ESim电工仿真APP

ESim电工仿真APP的功能和作用

ESim 电工仿真安卓版 APP 是一款专为电工技能学习、职业教育教学及工程实践训练而设计的专业级手机电工仿真软件。该应用基于电工基础构和相关工控理论构建虚拟实训环境，全面覆盖从基础低压配电到工业自动化控制的典型应用场景，致力于打通"理论学习—仿真实操—故障排查"三位一体的能力培养闭环。

用户可在移动终端上完成包括元器件选型、电气接线、通电测试、万用表测量、异常诊断等全流程电工实操任务，高度还原真实作业场景。

核心功能免费开放

目前，90% 以上的核心功能与工业级控件已免费开放，涵盖：

• 基础元件：接触器、继电器、断路器、按钮开关、三相电机、指示灯、热继电器等
• 国产主流工控设备：汇川 Easy320 PLC、MD200 变频器、PNP/NPN 光电/接近传感器、安全继电器等

深度适配本土技术生态，助力国产化人才培养。

特种作业考试辅助

ESim 电工仿真APP 内置低压电工特种作业实操考试标准题库，提供原理图解析、布线指导、仿真验证与错误反馈机制，是电工考证备考的理想辅助工具。

智能故障模拟系统

可精准复现短路、断路等常见问题，并结合虚拟万用表实现交互式排故训练，显著提升用户的问题分析与解决能力。

其他特色功能

• 智能水箱控件：帮助进行项目模拟和实训练习，积累项目经验
• 电路示教功能：用于电工教学、电气动画制作或工作汇报PPT的动画制作
• 电气原理图模拟仿真：帮助理解复杂的电路图和进行电路验证
• 安全电路控件：用于教学或安全培训，理解安全电路
• ModBusTCP调试客户端：方便进行PLC或设备调试及相关学习

作为连接理论知识与工程实践的桥梁，ESim 电工仿真安卓版不仅满足个人自学需求，也广泛适用于课堂教学演示、企业岗前培训及远程技能提升，真正实现"随时随地，掌上实训"的高效学习模式。

ESim电工仿真APP的电路介绍

家庭电路

灯控制电路、包含常见的双控和三控等等

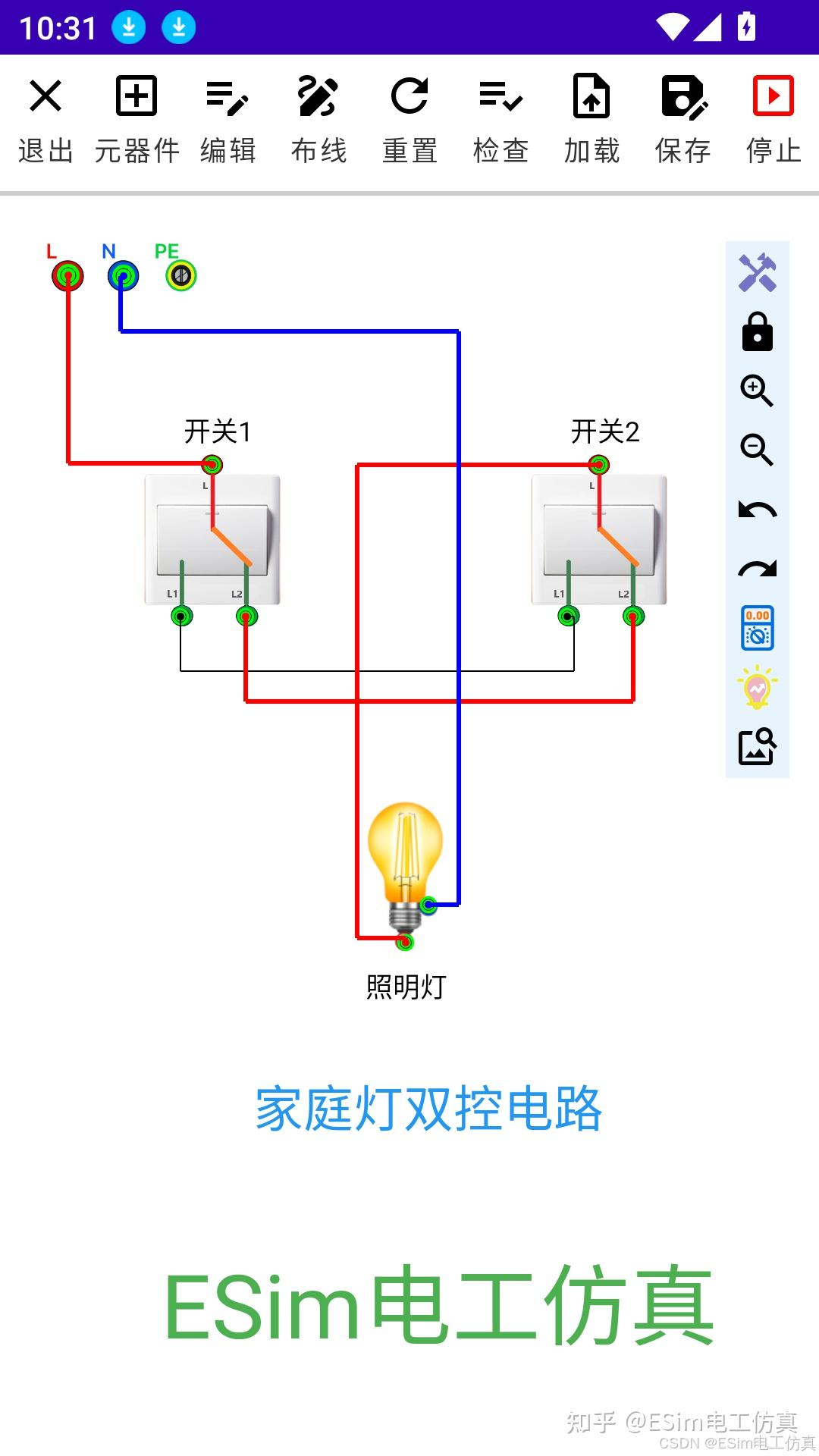

灯双控电路

使用两个双控开关实现两地控制同一灯具，适用于楼梯间、走廊等场景，用于训练中点连线原则与双控逻辑。

灯三控电路

在双控基础上增加多控开关，实现三个位置对同一灯具的控制，强化复杂多控电路的接线与逻辑理解。

工业控制电路

常用控制电路

手动和自动

通过转换开关实现本地按钮控制与自动信号（如液位、时间）互锁切换，体现工业灵活性。

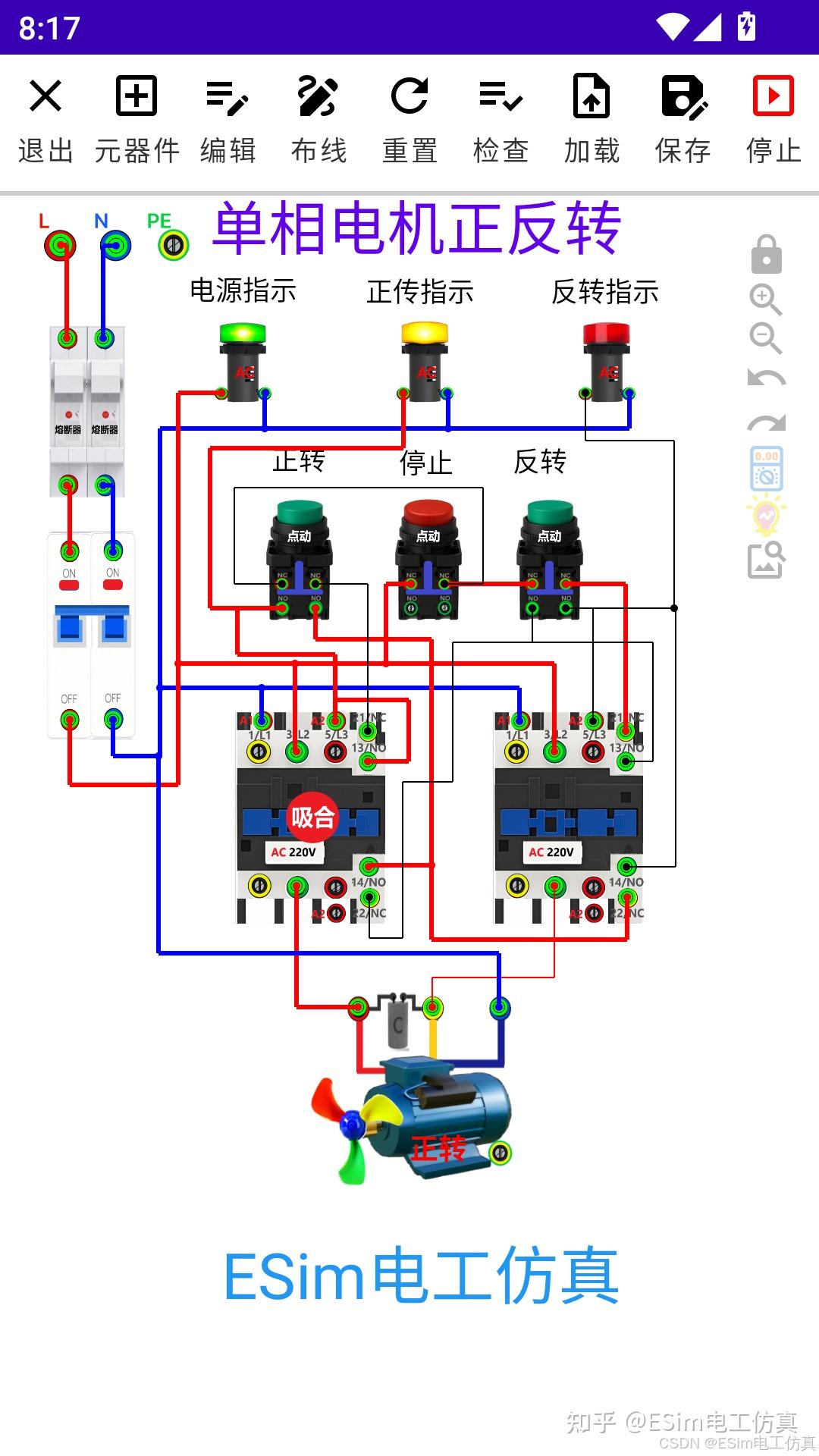

单相电机控制

涵盖单相异步电动机启停、电容接线与基础保护逻辑，适用于家电与小型设备控制教学。

单按钮启停电路

用一个按钮来控制电机的启动和停止。

三相电机正反转

双接触器主回路换相，配备电气互锁（辅助常闭触点），防止相间短路。

三相电机星三角启动电路

通过时间继电器控制接触器切换，实现星形接法降压启动、三角形接法额定运行，解决大容量电机启动电流过大问题。可设置延时参数，观测启停阶段电参数变化。

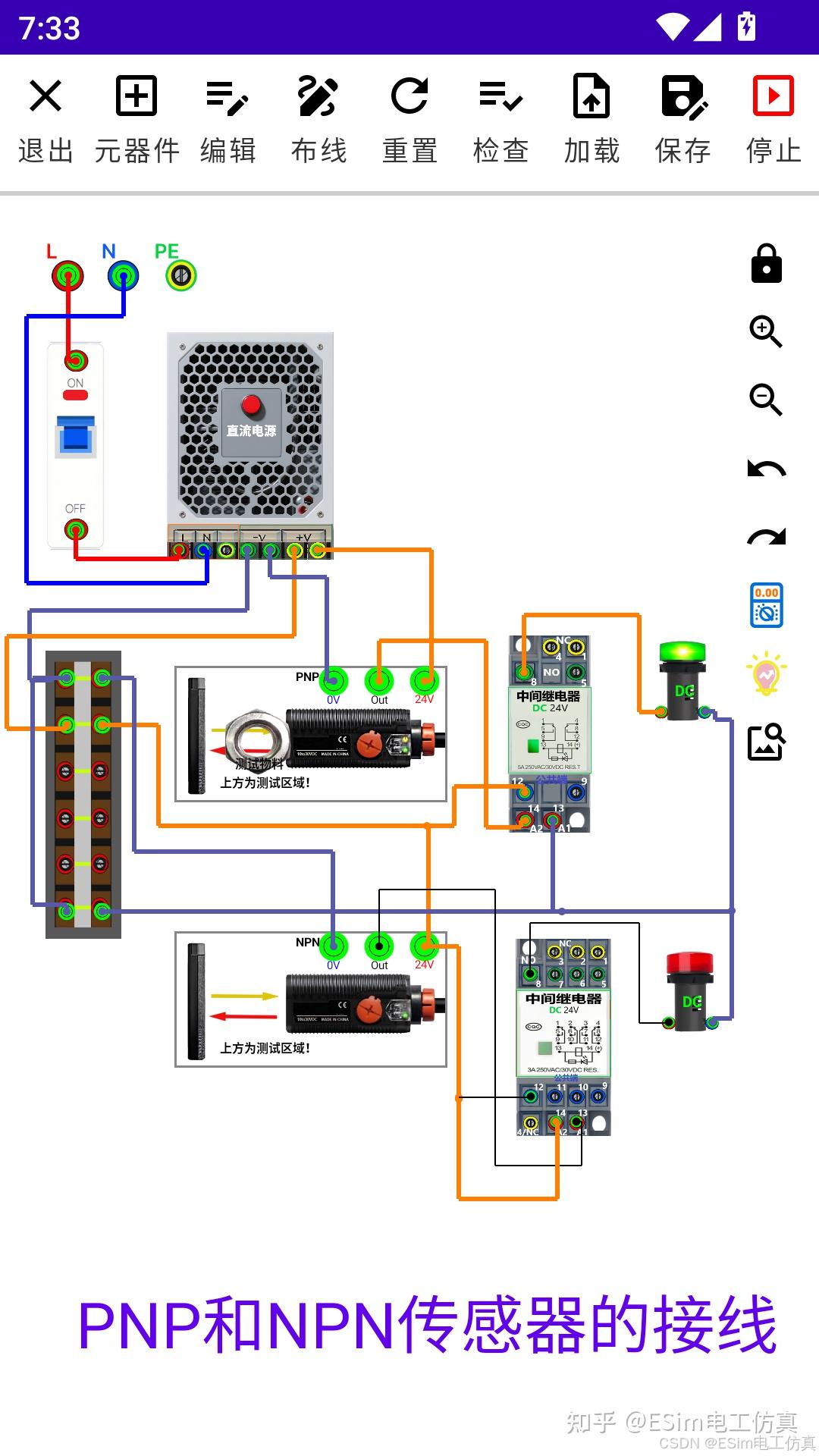

PNP、NPN等传感器的接线和区别

提供 PNP/NPN 型接近开关、光电开关、限位开关等控件，通过对比接线与负载差异，理解与 PLC 输入模块的匹配关系及故障影响。

变频器控制电路

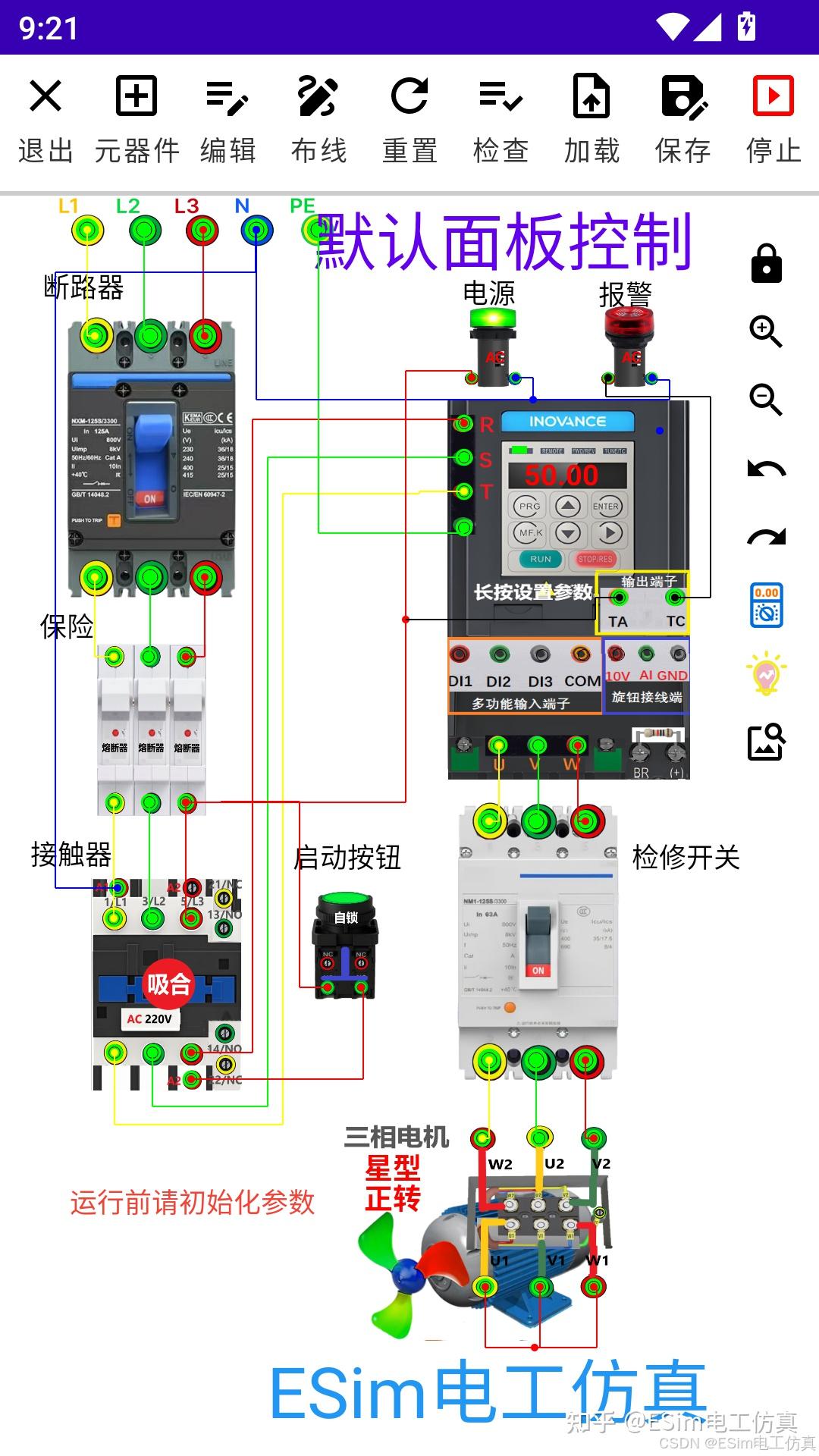

默认面板控制

支持汇川 MD200 变频器面板启停、反转与旋钮/按键调速，用于基础变频器操作入门。

自定义端子控制

通过自定义数字量输入端子实现外部启停、正转/反转控制，结合参数设置模拟远程控制方案。

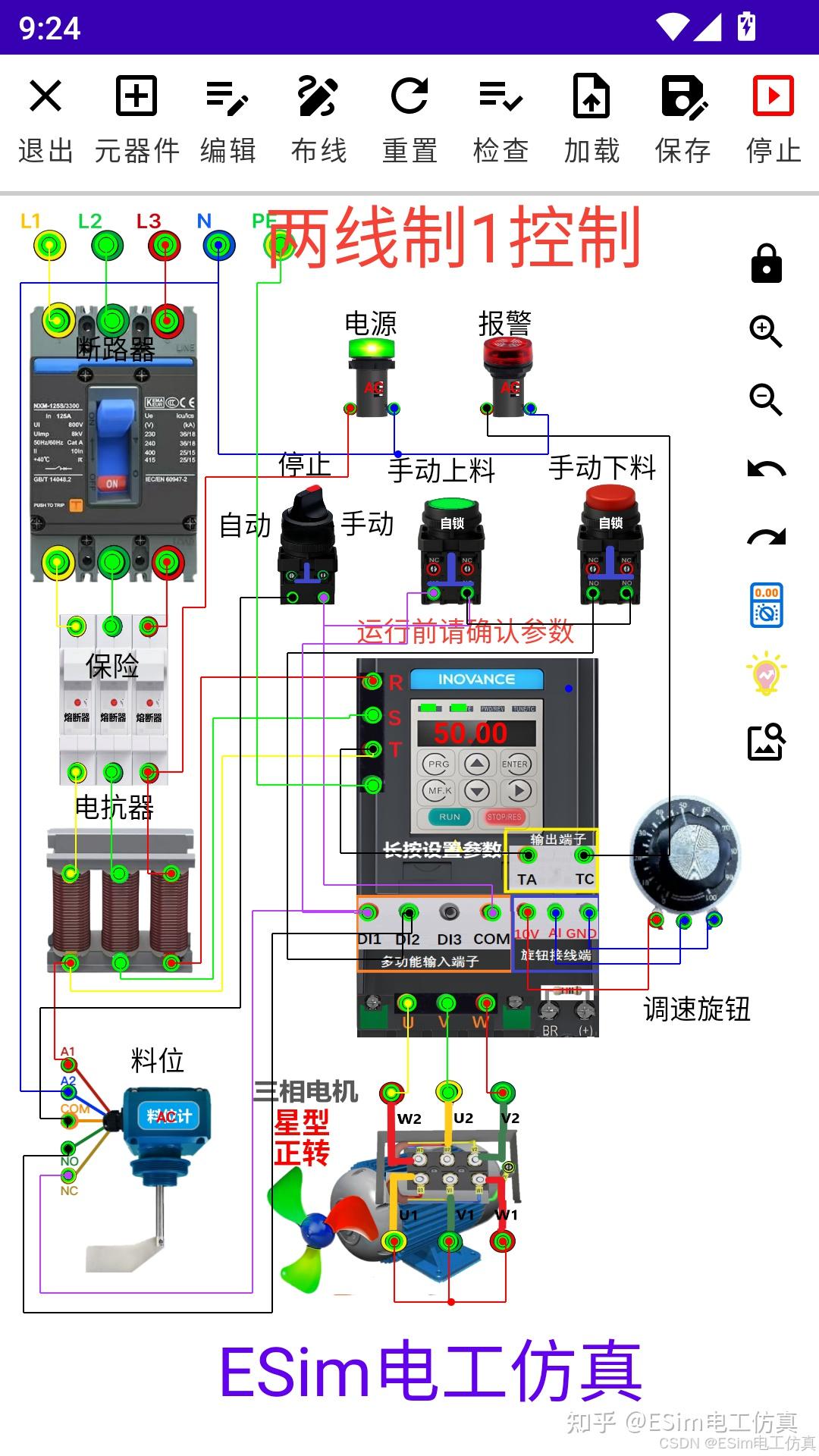

两线控制

支持官方推荐的两线式模式1/2，通过单一端子组合实现启停与保持逻辑，适用于简单远程控制场景。

三线控制

支持三线式模式1/2，通过启动按钮、停止按钮与公共端组合实现更可靠的启停逻辑，符合工业习惯，可配合急停与安全回路。

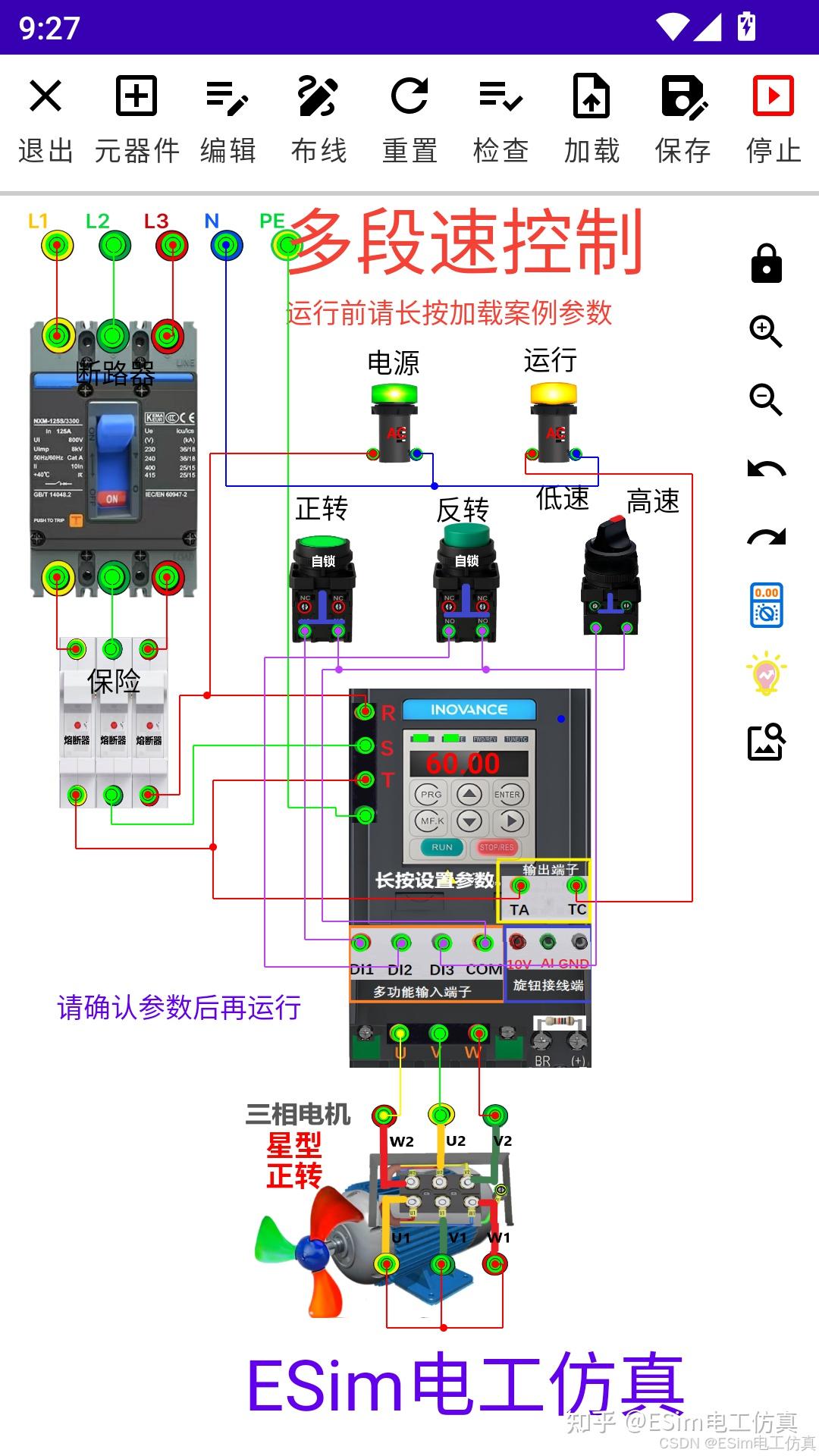

多段速控制

通过多路数字量输入组合实现多段速运行，满足不同工艺段速度需求，用于掌握多段速参数设置与端子组合逻辑。

PLC控制电路

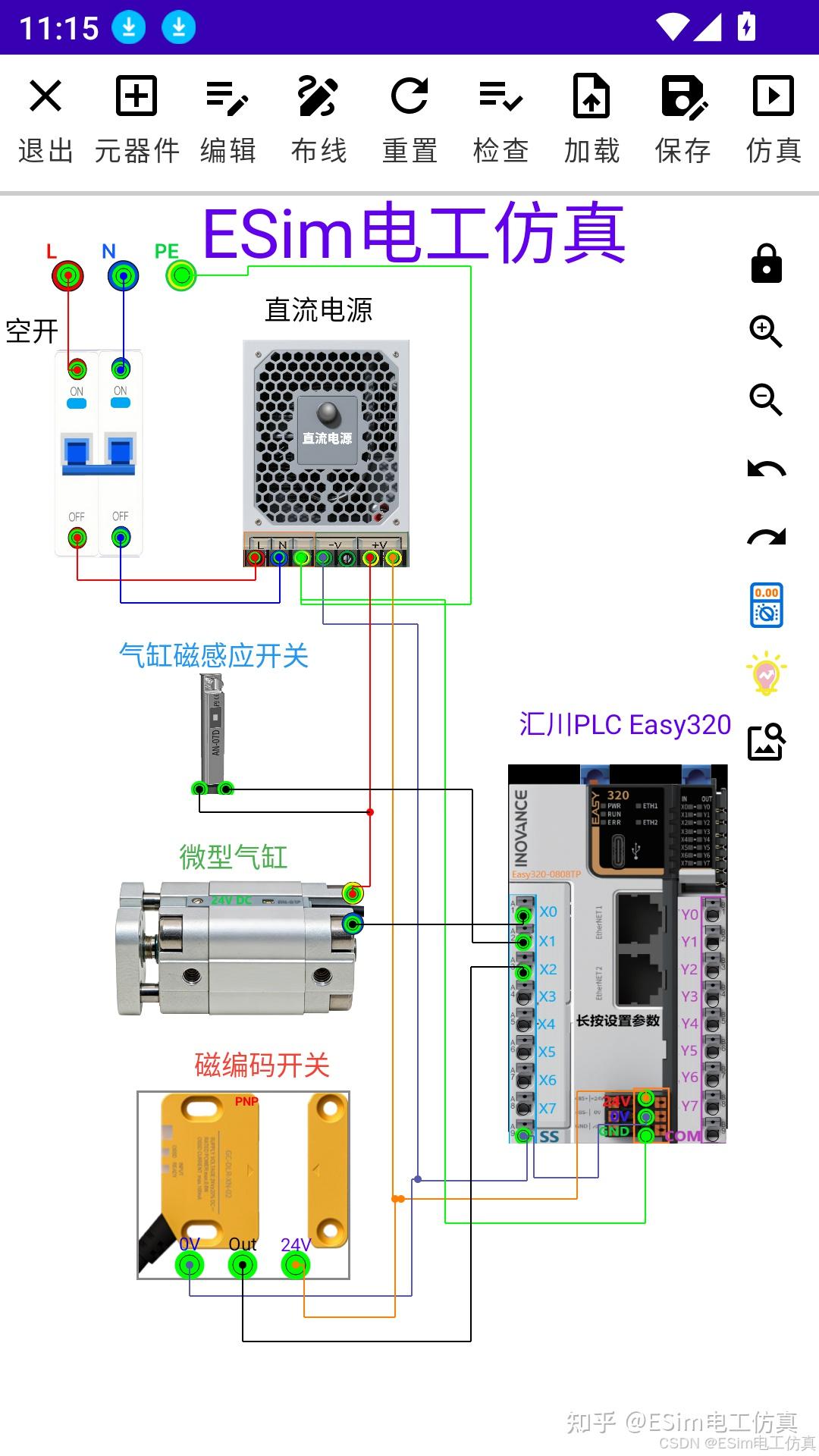

常用接线

基于汇川 Easy320 PLC，完成按钮、开关、传感器、指示灯、接触器等 I/O 接线，训练外围回路与 I/O 分配规范。

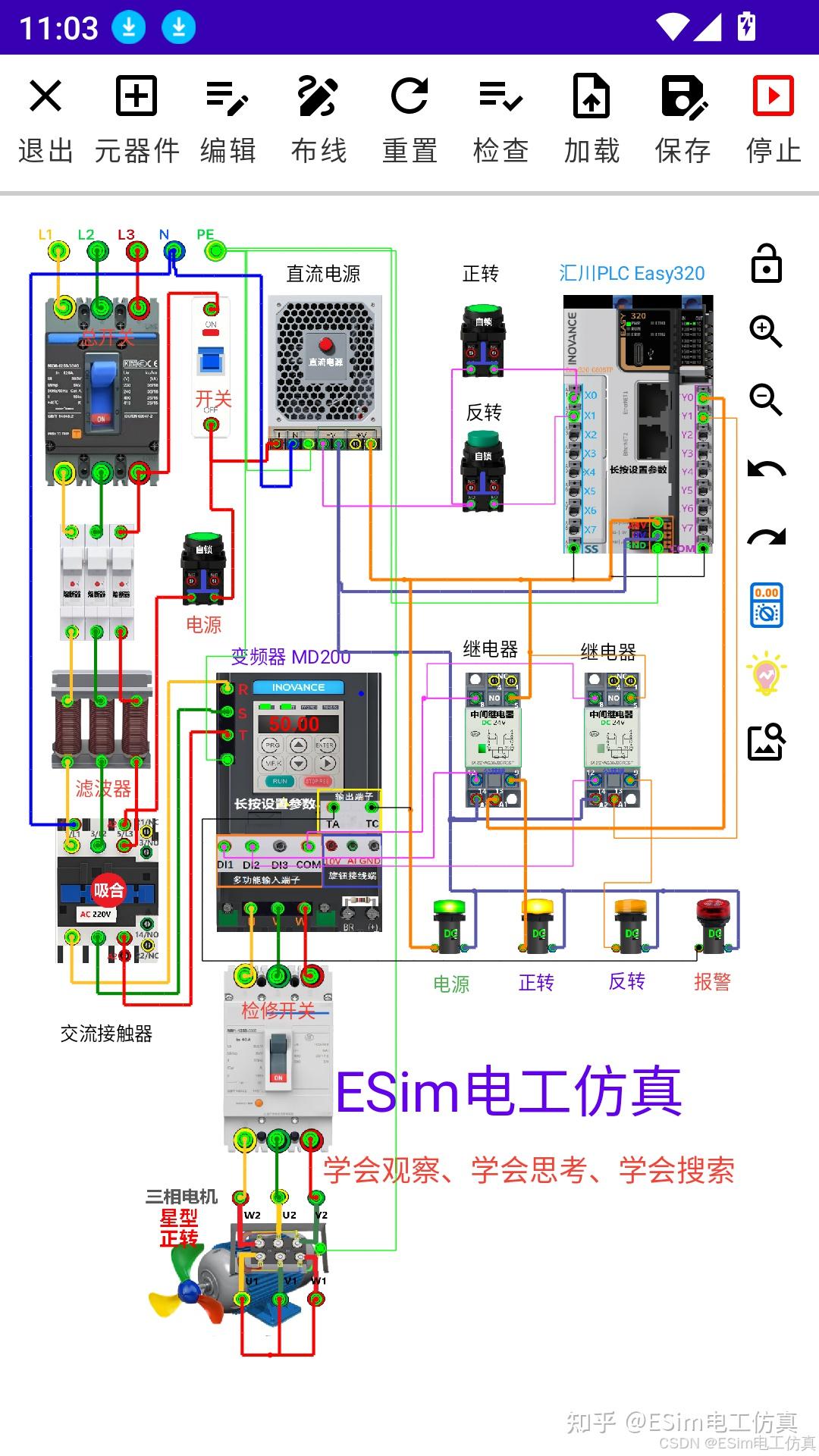

PLC通过变频器控制电机的启停

以 PLC 数字量输出控制变频器端子实现启停、正反转，可扩展到频率给定，适用于输送线、风机、泵类等典型应用场景的系统级训练。

低压电工实操模拟电路

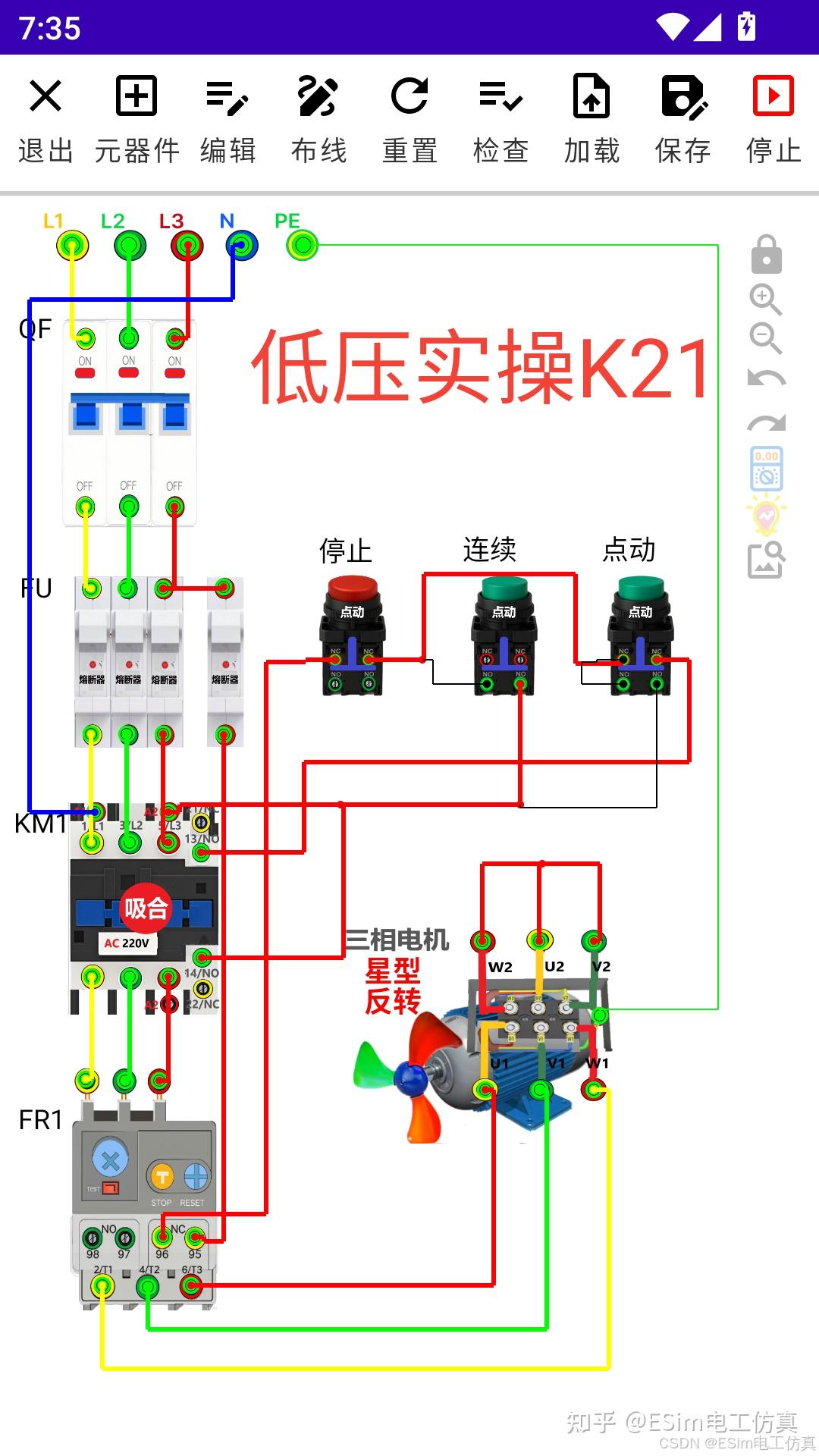

K21 - 电动机单向连续运转（带点动控制）

三相异步电动机单向连续运行并带点动功能，训练自锁与点动切换、保护器件配置与接线规范，对应低压电工实操标准 K21。

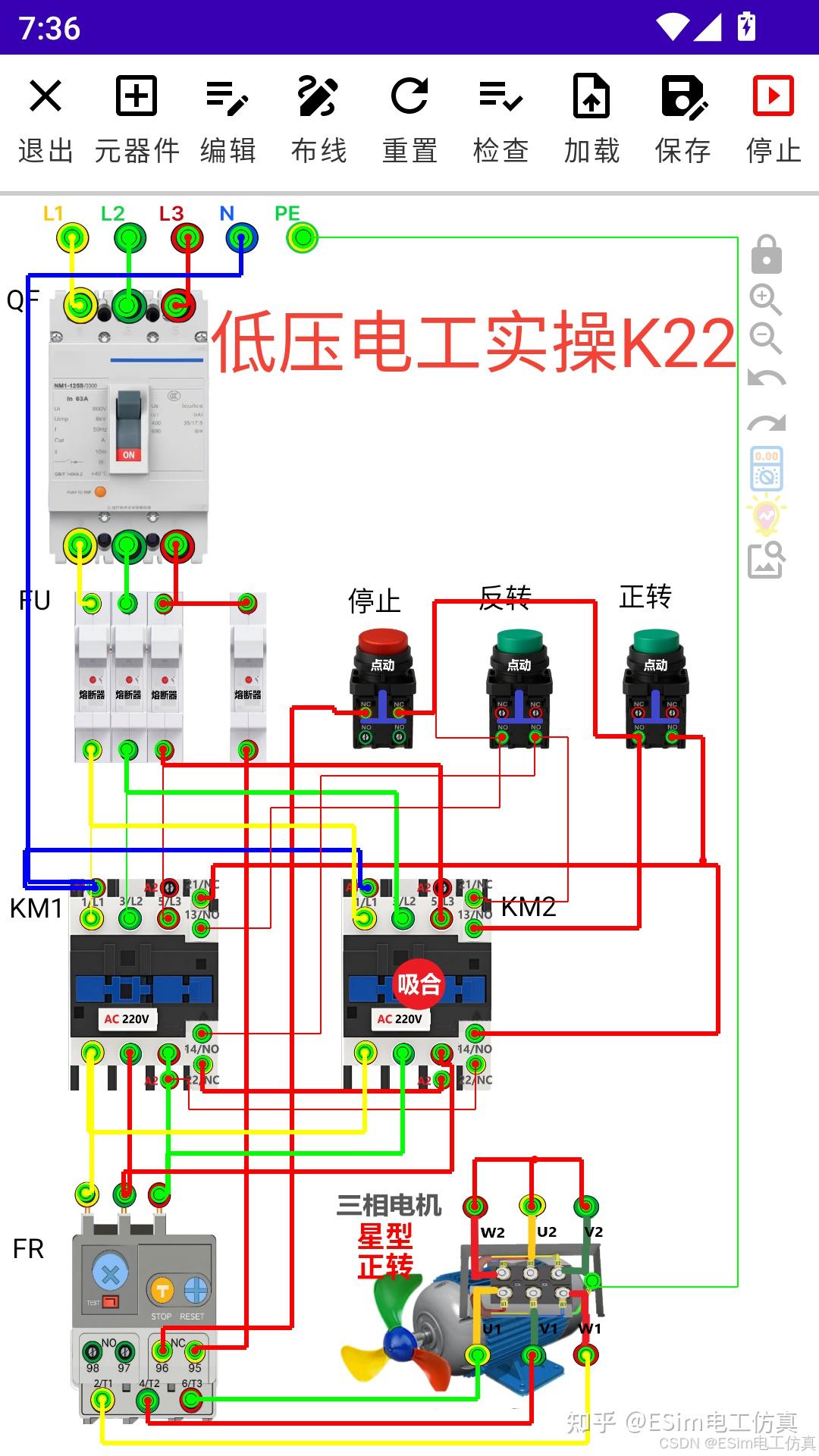

K22 - 三相异步电动机正反转运行的接线及安全操作

通过两个接触器实现正反转，并设置电气与机械互锁，强化相序理解与安全操作要求，对应标准 K22。

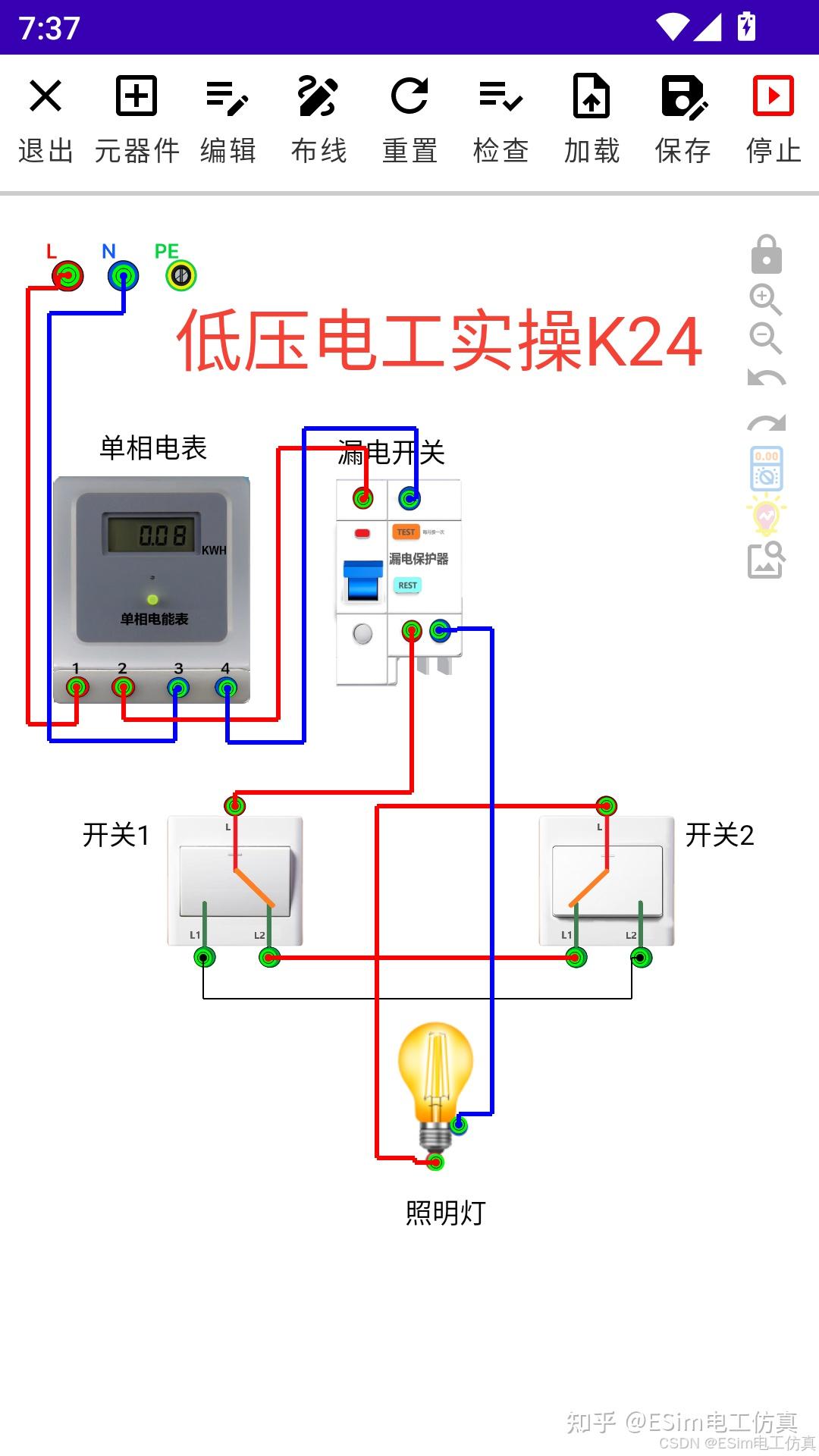

K24 - 单相电能表带照明灯

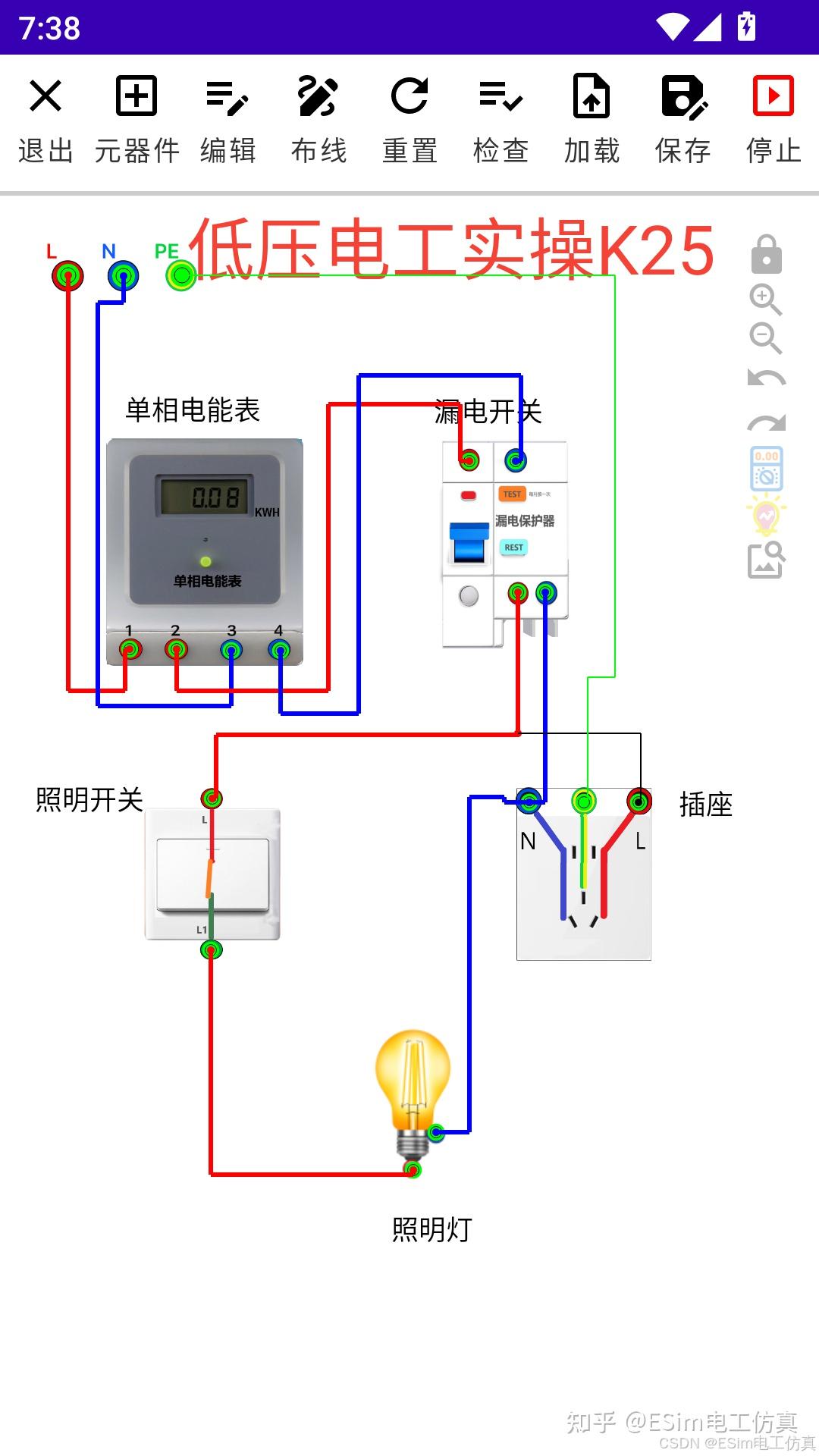

K25 - 单相电能表带照明灯、插座

K26 - 带电流测量的电机控制接线详解

安全电路

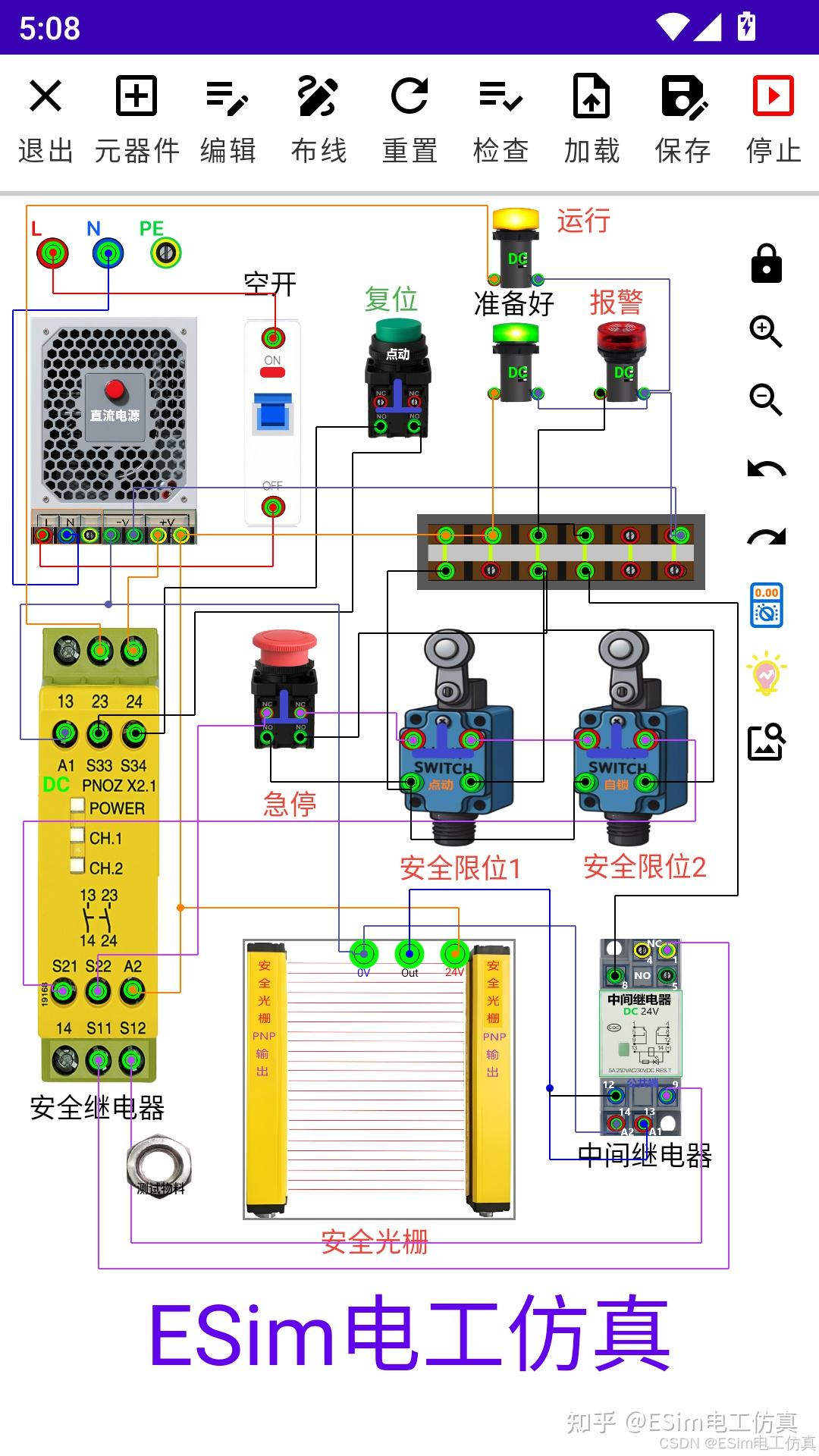

安全继电器

仿真安全继电器核心回路，覆盖急停、安全门联动控制，模拟故障状态下的安全保护动作，掌握安全回路设计原则。

包含急停回路、安全互锁回路、过载保护回路等，还原工业现场安全防护逻辑，强化安全用电意识。

项目实训

智能水箱项目实训

融合传感器、PLC、变频器等设备，模拟水箱液位自动控制，实现进水、出水闭环调节，提升综合项目设计与调试能力。

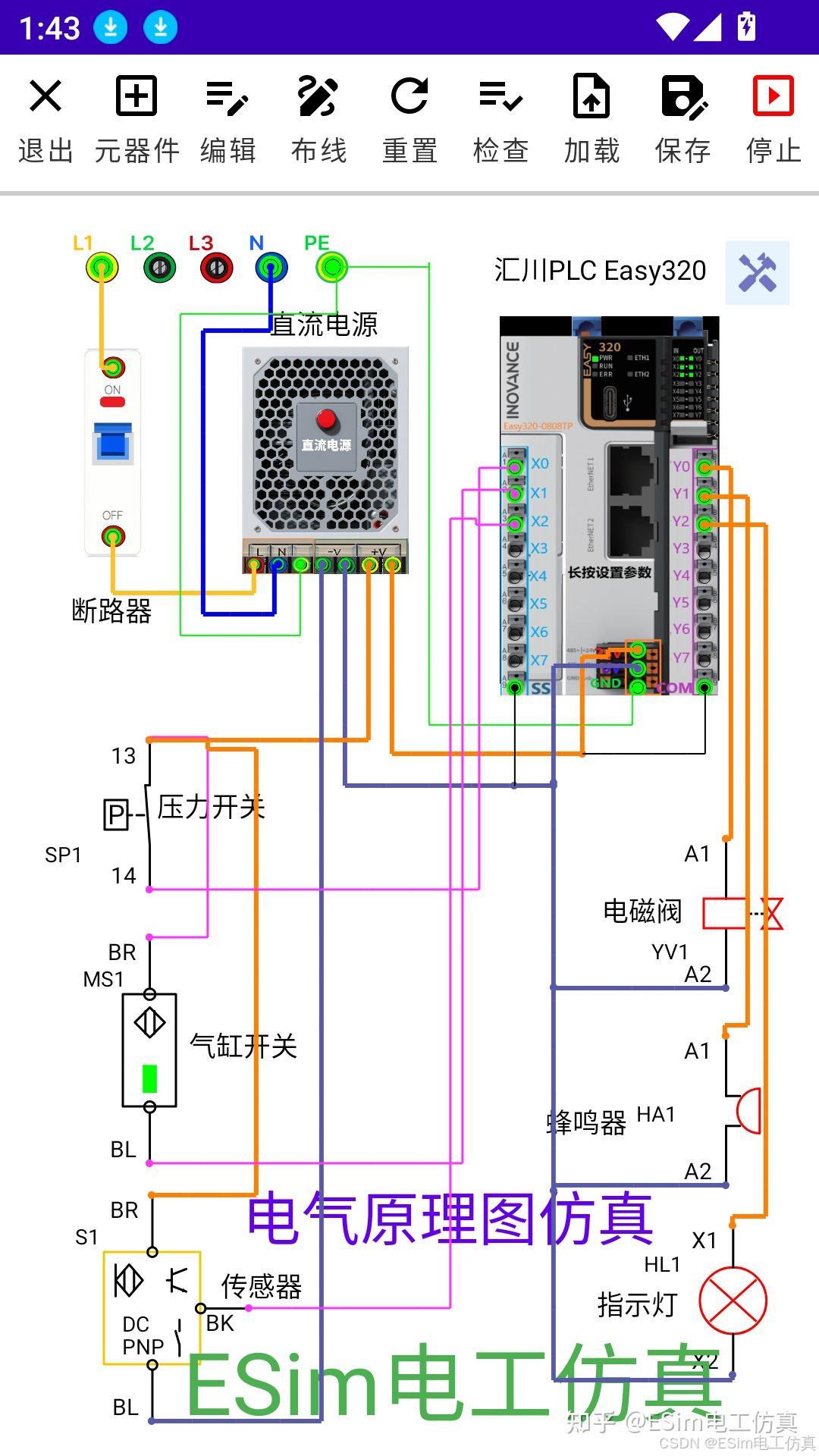

电气原理图模拟仿真

该功能为复杂电路学习与验证提供核心支撑，可精准复刻各类标准电气原理图，支持对照原理图开展虚拟接线、动态仿真与参数校验，既能直观拆解复杂电路的结构逻辑、信号流向，帮助用户快速理解晦涩的原理图知识，又能提前验证电路设计的合理性，规避实际接线中的设计缺陷，适配理论学习、电路设计验证及教学演示等多场景需求。

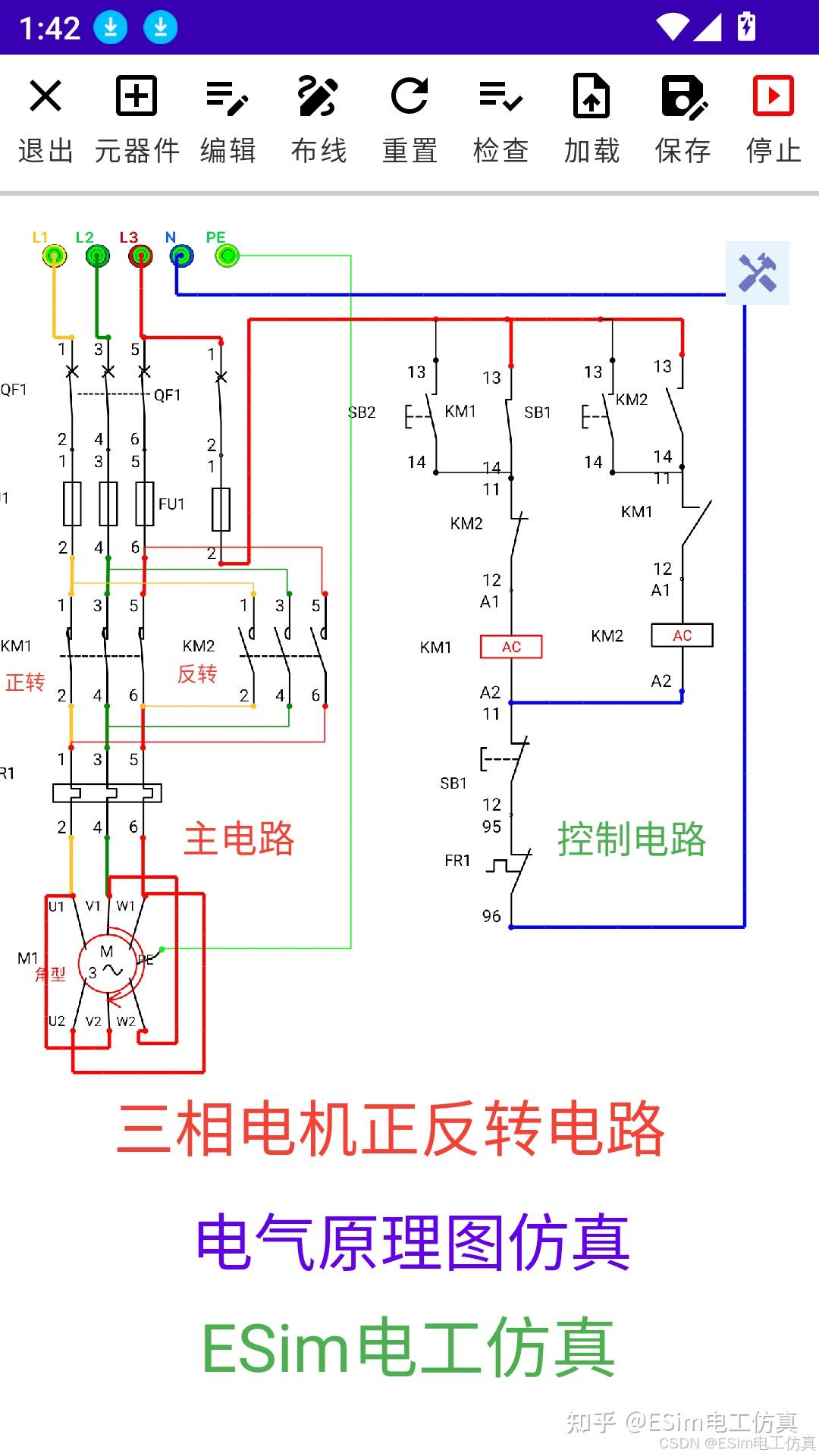

电机正反转电路图模拟仿真

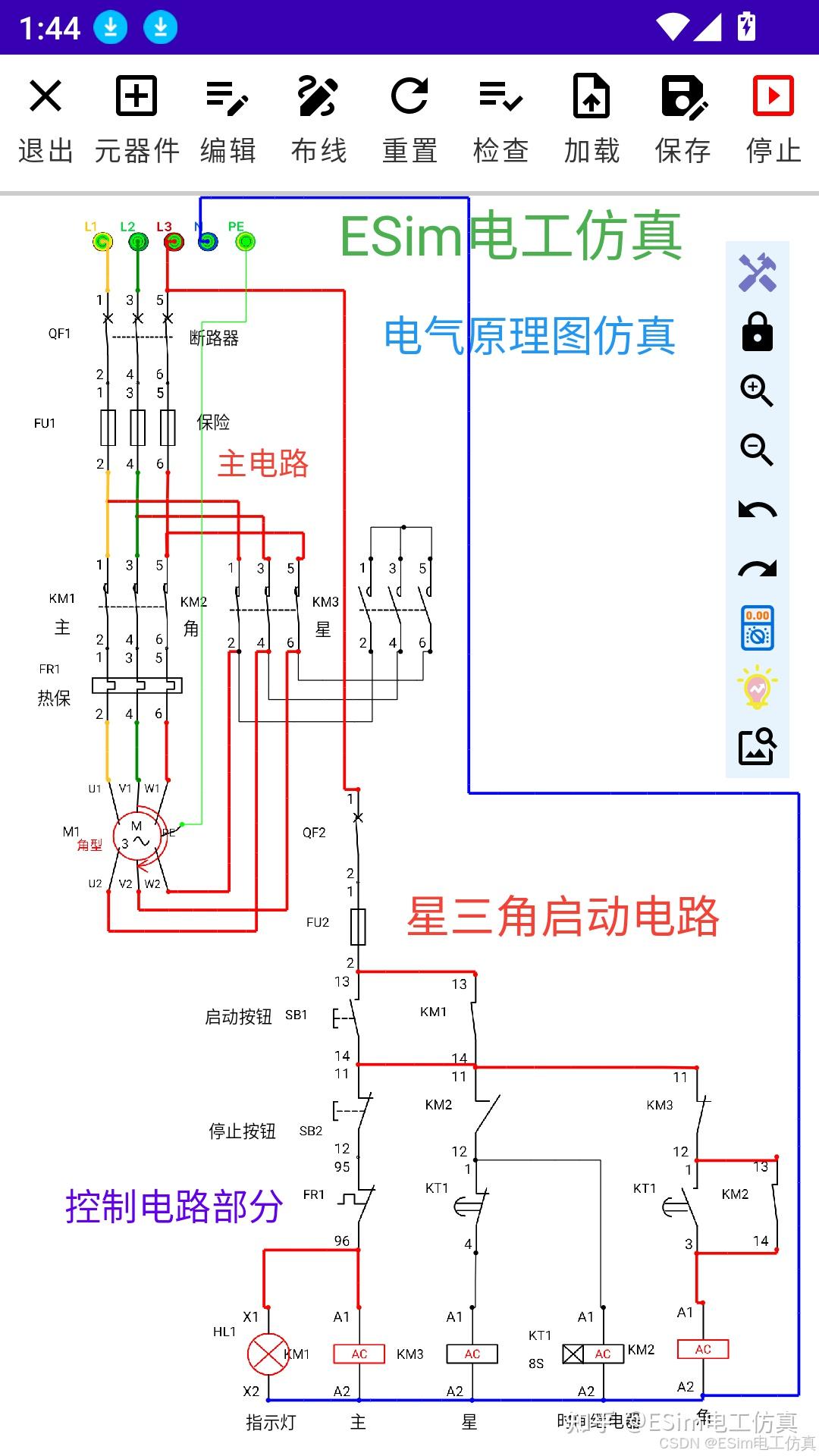

电机星三角启动电路模拟仿真

电气动画制作

ESim电工仿真APP支持示教与电气动画制作功能，可按步骤记录元件添加与导线绘制过程，以动画形式回放电路搭建与运行过程，适合课堂演示与课件制作。

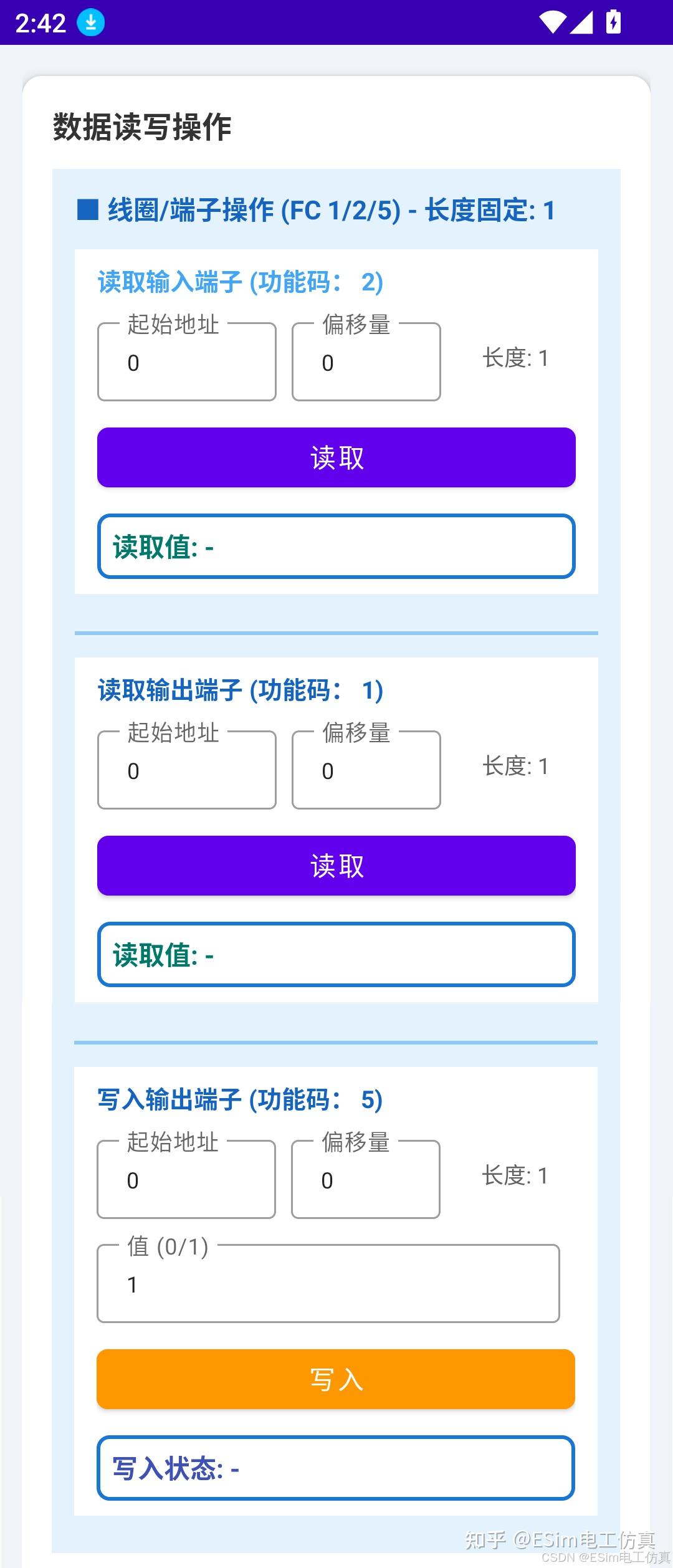

如何利用ModBusTCP通信客户端采集PLC数据

ESim电工仿真APP 提供 ModbusTCP 客户端调试工具，支持配置目标 IP 与端口、功能码（如读取保持寄存器）、寄存器地址与数量，并可显示收发报文，适用于 PLC、智能仪表等设备通信测试与数据采集学习，帮助掌握 ModbusTCP 协议与通信故障排查方法。

万用表控件的使用

万用表控件可以快速的帮我们排查电路故障，支持交流电压和直流电压的测量以及电路导通的判断。

ESim电工仿真的经典应用案例

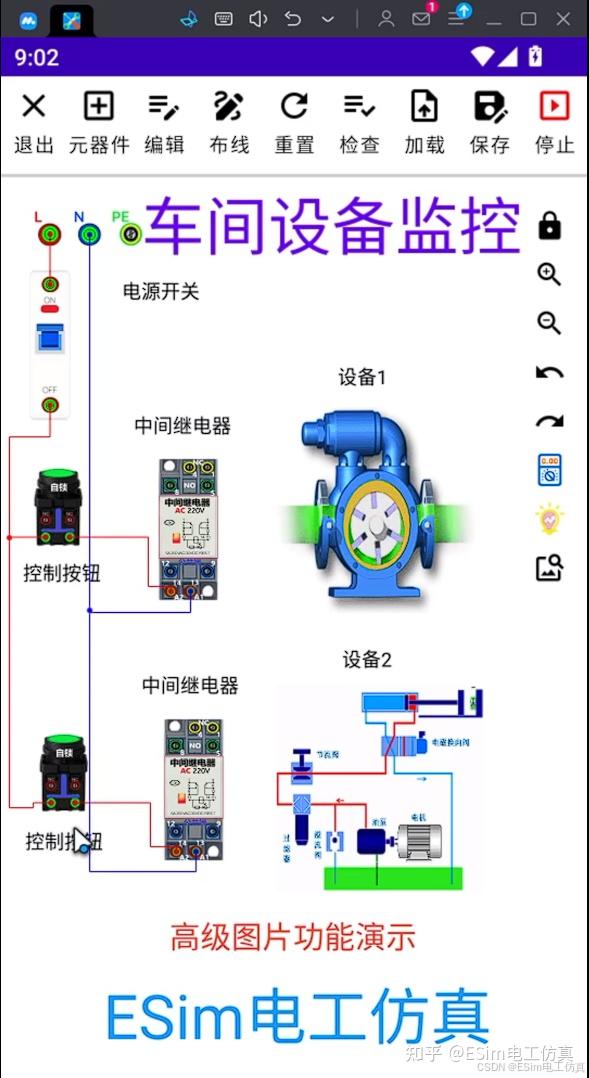

车间设备的模拟仿真

这是ESim电工仿真APP被用于工业培训和仿真的典型案例，在工厂的员工技能培训和设备维护中起到了积极的作用，让员工能真实的感受到设备的运行过程以及形象的故障模拟。

车间配电的模拟仿真

此经典案例可以形象的还原车间配电的状态，在配电管理和巡查中以及职业培训教育中起到了重要作用！
