变频器学习教程 - ESim电工仿真软件

如何学习变频器

痛点说明：市面上变频器品牌众多（如ABB、西门子、三菱、台达、汇川等），初学者常因参数界面、接线方式、控制逻辑差异而感到混乱。

解决思路：掌握一个典型国产通用型变频器（如汇川MD200）的结构、原理与操作方法，即可举一反三，快速上手其他品牌。

在工业自动化领域，变频器是控制交流电动机的核心设备，但市面上品牌繁多、型号各异，让初学者望而生畏。其实不同品牌变频器的核心原理和控制逻辑高度相通，掌握一款通用型变频器的操作，就能触类旁通。本文以国产品牌汇川MD200通用小型变频器为学习载体，搭配ESim电工仿真软件，通过"理论认知+仿真实操"的方式，帮你快速掌握变频器的核心知识与应用技能，无需担心真实设备操作的安全风险和成本问题。

认识变频器

在学习具体操作前，必须建立扎实的理论基础。理解变频器的通用原理后，你会发现不同品牌的产品只是"外壳"不同，其"内核"逻辑是相通的。

变频器的作用和原理

作用：
变频器（Variable Frequency Drive, VFD）主要用于调节三相交流异步电动机的转速，实现平滑启动、节能运行、正反转控制、多段速切换等功能。它是现代工业自动化中实现精确传动和过程控制的关键设备。

核心原理：
电机转速公式为：
n = 60f(1-s)/p
其中：

• n：电机转速（rpm）
• f：电源频率（Hz）
• s：转差率
• p：电机极对数（固定值）

变频器通过改变输出给电机的电源频率 f 来调节转速。其内部工作流程可以概括为"交-直-交"变换：

1. 整流单元：将输入的三相（或单相）交流电整流为直流电。
2. 滤波单元：利用电容或电感平滑直流电压，形成稳定的直流母线电压。
3. 逆变单元：核心部分，通过 IGBT 等高速开关器件，采用 PWM（脉宽调制） 技术，将直流电"切割"成一系列宽度可调的脉冲，等效合成出可变频率、可变电压的三相交流电输出给电机。

变频器的电路

变频器的电路可分为主电路（功率回路）和控制电路（信号回路），理解这两部分是正确接线和设置的基础。

主电路（功率回路）

负责电能的转换和传输，连接高电压、大电流部件，操作时务必注意安全！

部件/端子	功能说明	重要注意事项
输入端子 (R/L1, S/L2, T/L3)	连接工频电源。汇川MD200为单相220V输入（端子为L1, L2）。	确认变频器额定输入电压与电源匹配。断电后，直流母线电容仍有高压，需等待放电完毕（CHARGE灯灭）方可操作。
整流模块	将交流电转换为直流电。	-
直流母线 (+， -)	承载整流滤波后的直流电。	危险！断电后仍有残余高压，必须等待足够时间（一般10分钟以上）或用放电设备确认无电后再接触。
逆变模块	核心为 IGBT 模块，将直流逆变为可变频变压的交流电。	散热至关重要，确保散热风扇正常工作，通风良好。
输出端子 (U/T1, V/T2, W/T3)	连接三相异步电动机。	严禁连接电容器或浪涌吸收器！输出线过长时需加装输出电抗器以保护IGBT。
制动电阻端子 (P+, PB)	连接外部制动电阻。	用于消耗电机减速或重物下放时产生的再生电能，防止直流母线电压过高导致故障（如过压OV）。

控制电路（信号回路）

负责接收指令、检测状态和驱动控制，是实现各种功能的接口。

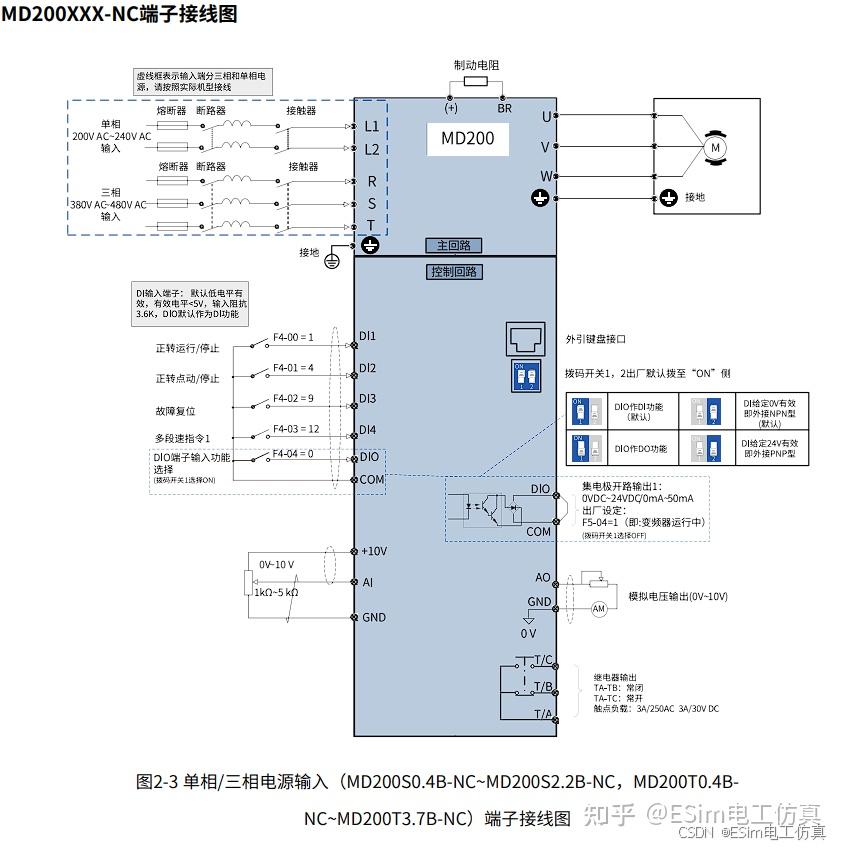

汇川MD200的控制端子功能明确，具体如下表：

类别	端子符号	功能说明	典型应用与备注
电源端子	+10V - GND	提供+10V基准电源	外接电位器（1kΩ~5kΩ）进行模拟量调速。
	+24V - COM	提供+24V电源	为数字输入端子、外部传感器或PLC提供电源（最大200mA）。
模拟输入	AI1 - GND	模拟量输入1	支持0~10V电压信号，用于接收来自PLC、PID调节器或电位器的速度给定信号。
	AI2 - GND	模拟量输入2	通过跳线可选择0~10V电压或0~20mA电流输入，适用更多传感器类型。
数字输入	DI1 ~ DI5, OP	数字量输入端子	光耦隔离，兼容9V~30V宽电压。用于接收开关、按钮、继电器触点信号，实现启停、方向、多段速等控制。ESim仿真中主要使用DI1~DI3。
模拟输出	AO1 - GND	模拟量输出	通过跳线选择0~10V电压或0~20mA电流输出。可将运行频率、输出电流等实际值反馈给仪表或上位机。
数字输出	DO1 - CME	数字量输出1	集电极开路输出，最大24V/50mA。用于指示运行状态、故障报警等。
	FM - COM	多功能输出端子	可作为高速脉冲输出（测速）或数字量输出。
继电器输出	TA, TB, TC	继电器触点输出	TA-TB常闭，TA-TC常开。触点容量为250V AC/3A或30V DC/1A。常用于驱动报警灯、蜂鸣器或控制辅助电路。

变频器的主要参数

变频器的功能通过参数（功能码）来设定。以下是汇川MD200变频器核心参数速查表，掌握这些参数即可应对大多数应用场景。

功能类别	关键参数	常用值	参数说明与注意事项
初始化与备份	FP-01	1 (恢复出厂) / 4 (备份) / 501 (恢复备份)	关键操作：调试前务必先执行 4（备份当前参数）。1仅恢复大部分功能参数，不会清除电机参数。
电机参数	F1-01 ~ F1-05	按电机铭牌准确设置	必须正确设置！这是变频器对电机进行有效矢量控制、过载保护和优化运行的基础。
控制方式	F0-02	0 (操作面板) / 1 (端子命令)	核心选择：决定启动/停止指令的来源。0常用于初次上电调试；1用于实际接线控制，是绝大多数应用的选择。

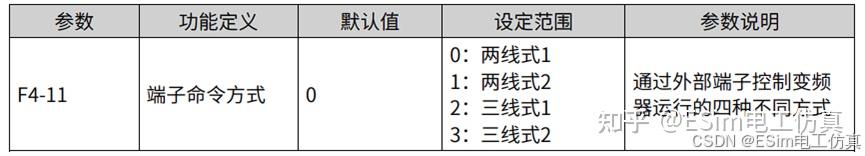

端子模式	F4-11	0 (两线式1) / 1 (两线式2) / 2 (三线式1) / 3 (三线式2)	定义了外部端子控制的基本逻辑。两线式1（F4-11=0）是最常用、最直观的模式。
端子功能	F4-00 ~ F4-02 (DI1-DI3)	1 (正转) / 2 (反转) / 3 (三线控制) / 9 (复位) / 12~14 (多段速K1-K3)	注意：ESim仿真仅支持DI1、DI2、DI3。功能码需根据F4-11的模式协调设置。例如，在两线式1下，通常设F4-00=1（DI1正转），F4-01=2（DI2反转）。
频率源	F0-03	0 (数字设定) / 2 (AI1模拟量) / 6 (多段速) / 9 (通讯给定)	核心选择：决定频率（速度）指令的来源。设为6时启用多段速功能。
目标频率	F0-08	例如：50.00 (Hz)	当F0-03=0（数字设定）时，此参数为初始的频率目标值，可通过面板UP/DOWN键修改。
最大频率	F0-10	60.00 Hz (在ESim中固定)	所有频率设定的基准上限。多段速的百分比正是基于此值计算。

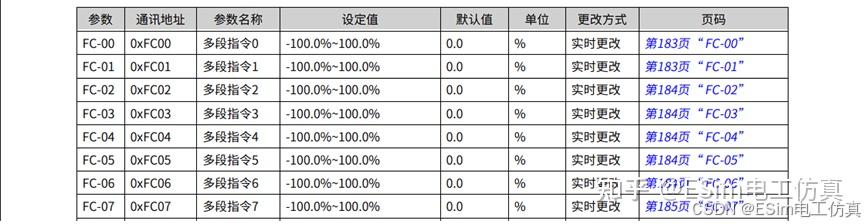

多段速频率	FC-00 ~ FC-15	百分比 (如 33.3%，对应20Hz)	计算公式：实际速度 = FC-xx设定值% × F0-10最大频率。 例如：FC-00=33.3%，F0-10=60Hz，则第1段速实际为 33.3% × 60Hz = 20Hz。

变频器基础参数设置

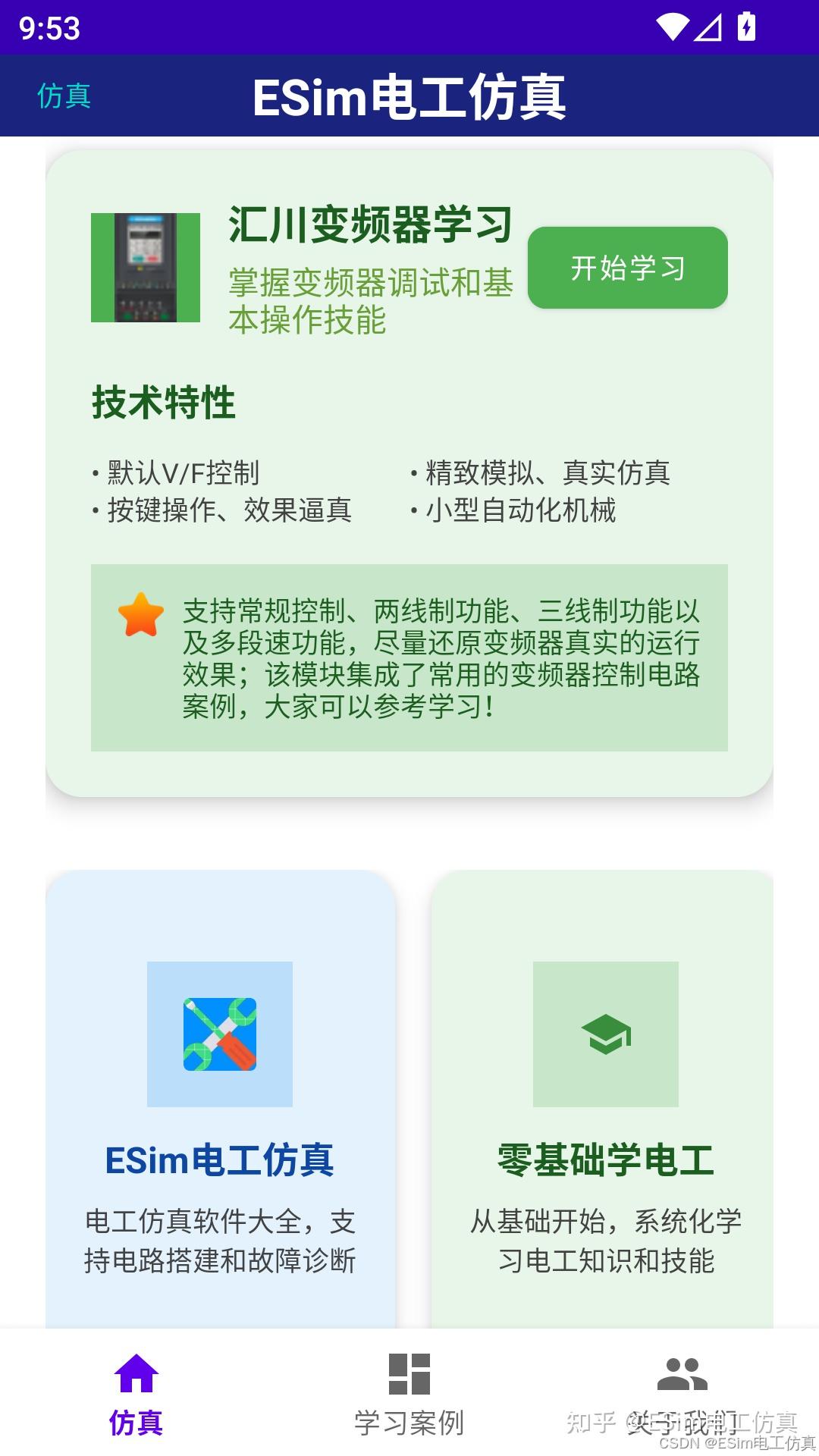

ESim电工仿真APP是一款手机电工仿真软件，支持在手机上进行电工接线练习，低压电工实操模拟仿真，进行电工电路的模拟仿真，本篇文章仅介绍汇川变频器MD200控件常用设置，其它内容请看看ESim电工仿真APP使用手册。
（未提到的参数就是用默认）
（学会观察、学会思考、学会搜索，这不是口号哦）
注：汇川变频器MD200只是个学习切入口，其它品牌和类型的类似，熟悉规则即可

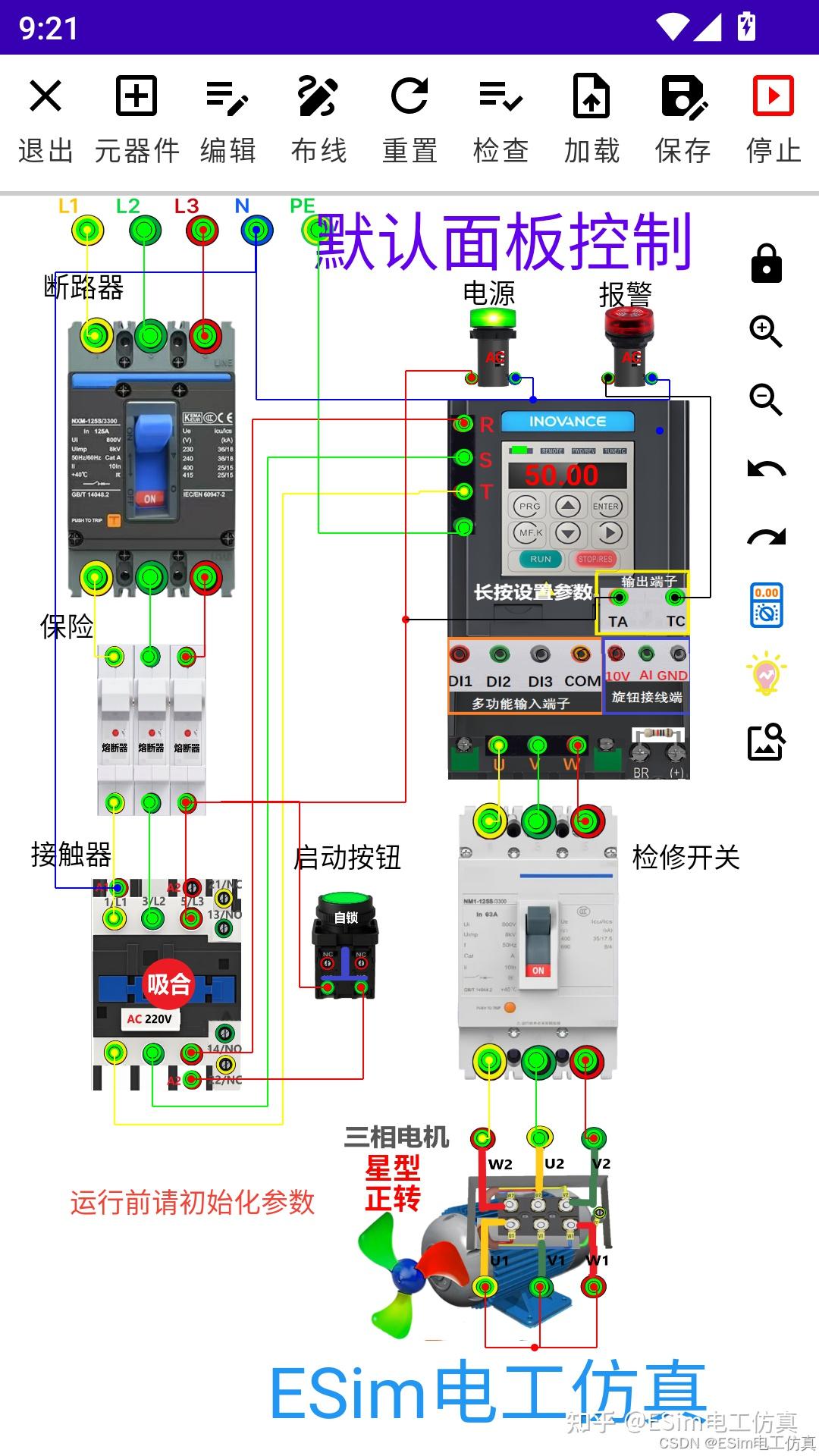

默认面板控制

这是最简单的控制方式，适用于快速测试和调试。

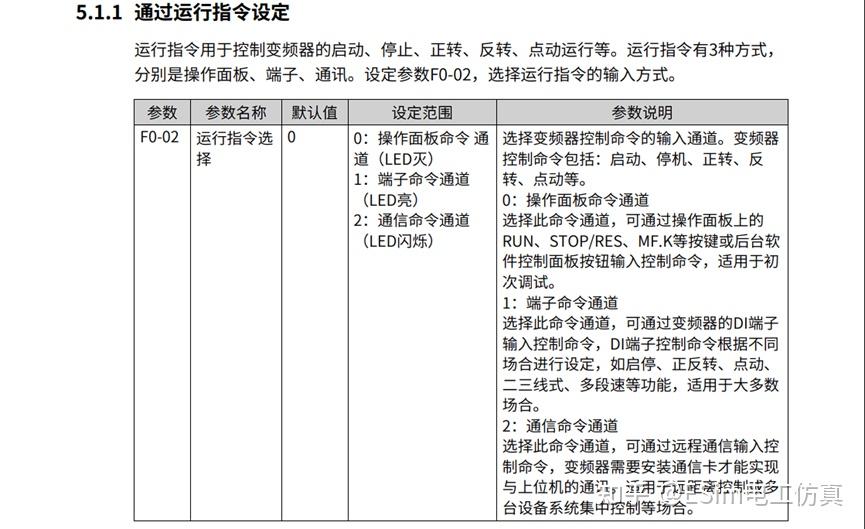

设置：F0-02 = 0 (运行指令选择：操作面板命令)
操作：

• 通过面板UP/DOWN键设定目标频率（F0-08）。
• 按 RUN 键启动，电机按设定频率运行。
• 按 STOP/RES 键停止。
• 按 MF.K 键可实现反转运行。

特点：所有控制均在面板完成，无需外部接线。在实际工程中，此模式仅用于设备调试阶段。

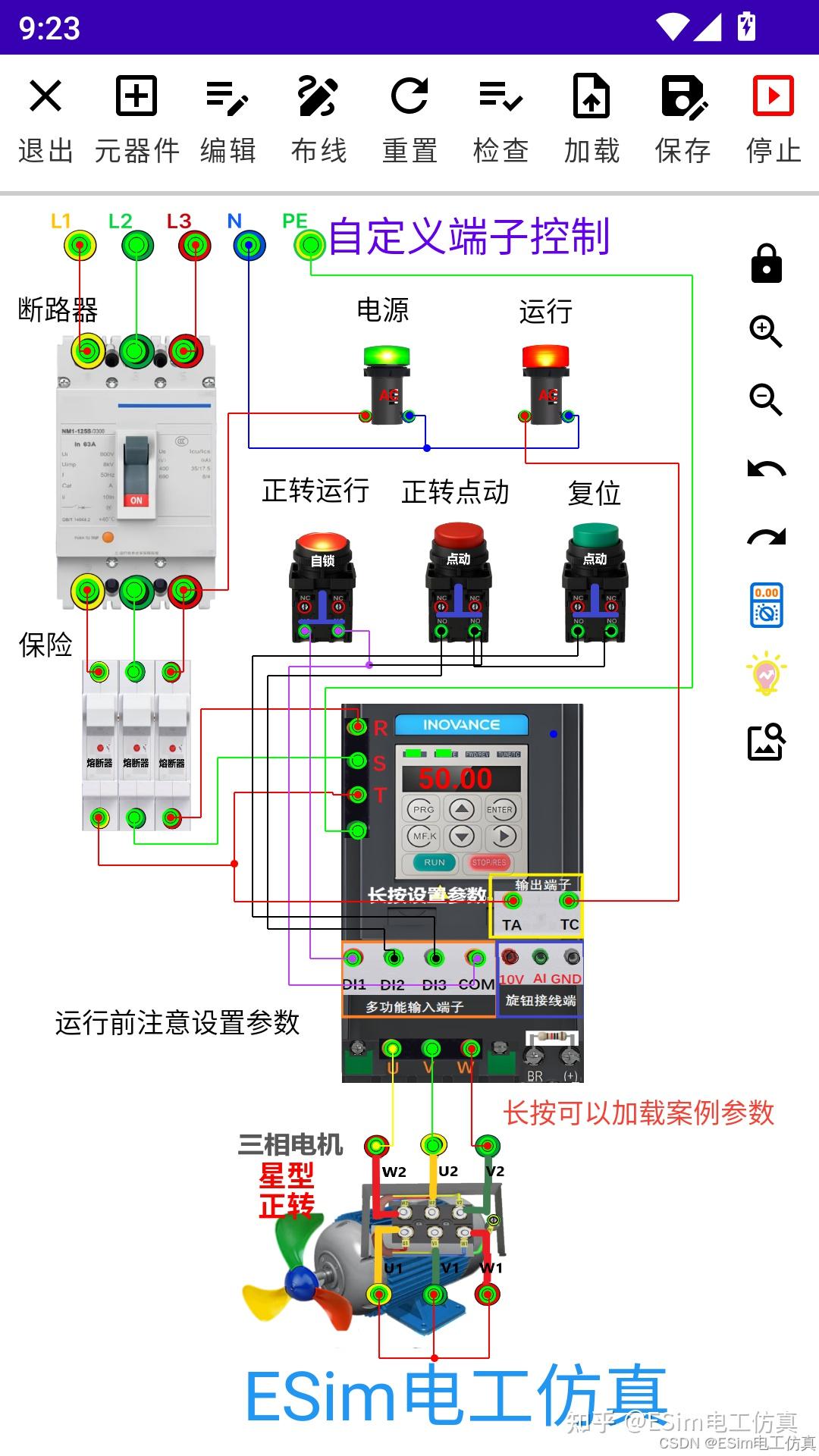

自定义端子控制

变频器的自定义控制，是指用户根据实际应用需求，灵活配置变频器的输入/输出端子功能、运行逻辑、频率来源、保护策略等参数，从而实现非标准、个性化的电机控制方案。它超越了"面板启停"或"简单外部按钮控制"的基础用法，是变频器从"通用设备"转变为"专用控制器"的关键能力。

核心步骤：

1. 规划功能：明确需要哪些外部信号（如：启动、停止、急停、正反转、多段速、复位等）。
2. 分配端子：将规划好的功能，通过参数（如F4-00 ~ F4-09）分配给具体的DI端子。
3. 设置频率源：确定速度指令从哪里来（面板、模拟量、多段速、通讯），设置F0-03。
4. 接线与测试：根据参数定义完成外部电路接线，并进行测试。

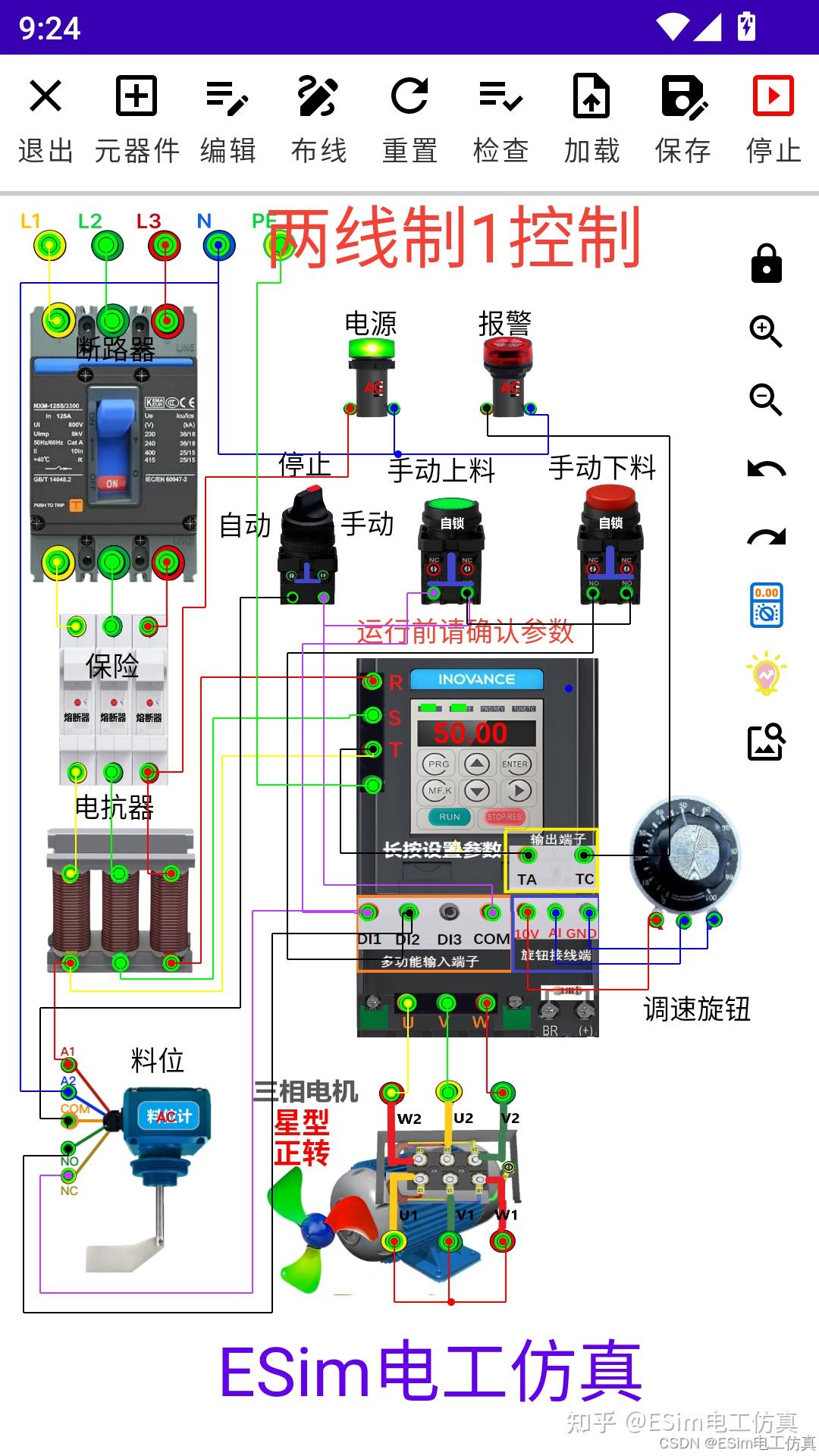

两线1控制

这是最常用、最经典的外部控制模式。

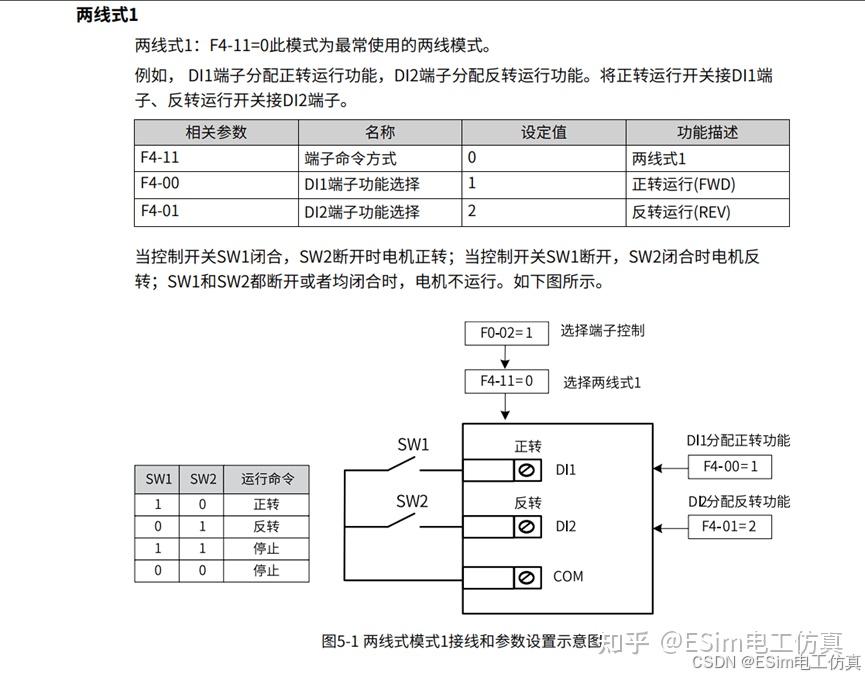

• 设置：F4-11 = 0 (端子命令方式：两线式1)
• 典型参数配置：
  • F4-00 = 1 (DI1 功能：正转运行)
  • F4-01 = 2 (DI2 功能：反转运行)
• 接线与逻辑：
  • 将两个自锁按钮开关分别接在DI1和DI2上。
  • 闭合DI1 → 电机正转；断开DI1 → 电机停止。
  • 闭合DI2 → 电机反转；断开DI2 → 电机停止。
• 特点：控制简单直观，两个开关独立控制正反转和停止。

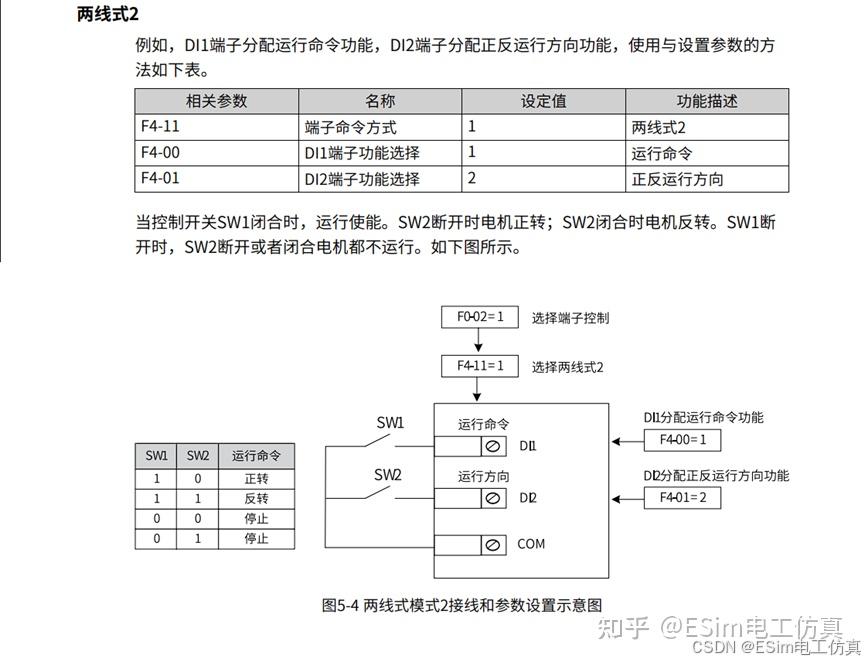

两线2控制

• 设置：F4-11 = 1
• 逻辑：
  • DI1：作为"运行使能"端子。DI1闭合，变频器才允许运行。
  • DI2：作为"方向选择"端子。DI2断开时正转，闭合时反转。
• 应用场景：适合用一个开关控制启停，用另一个开关切换方向的场景。

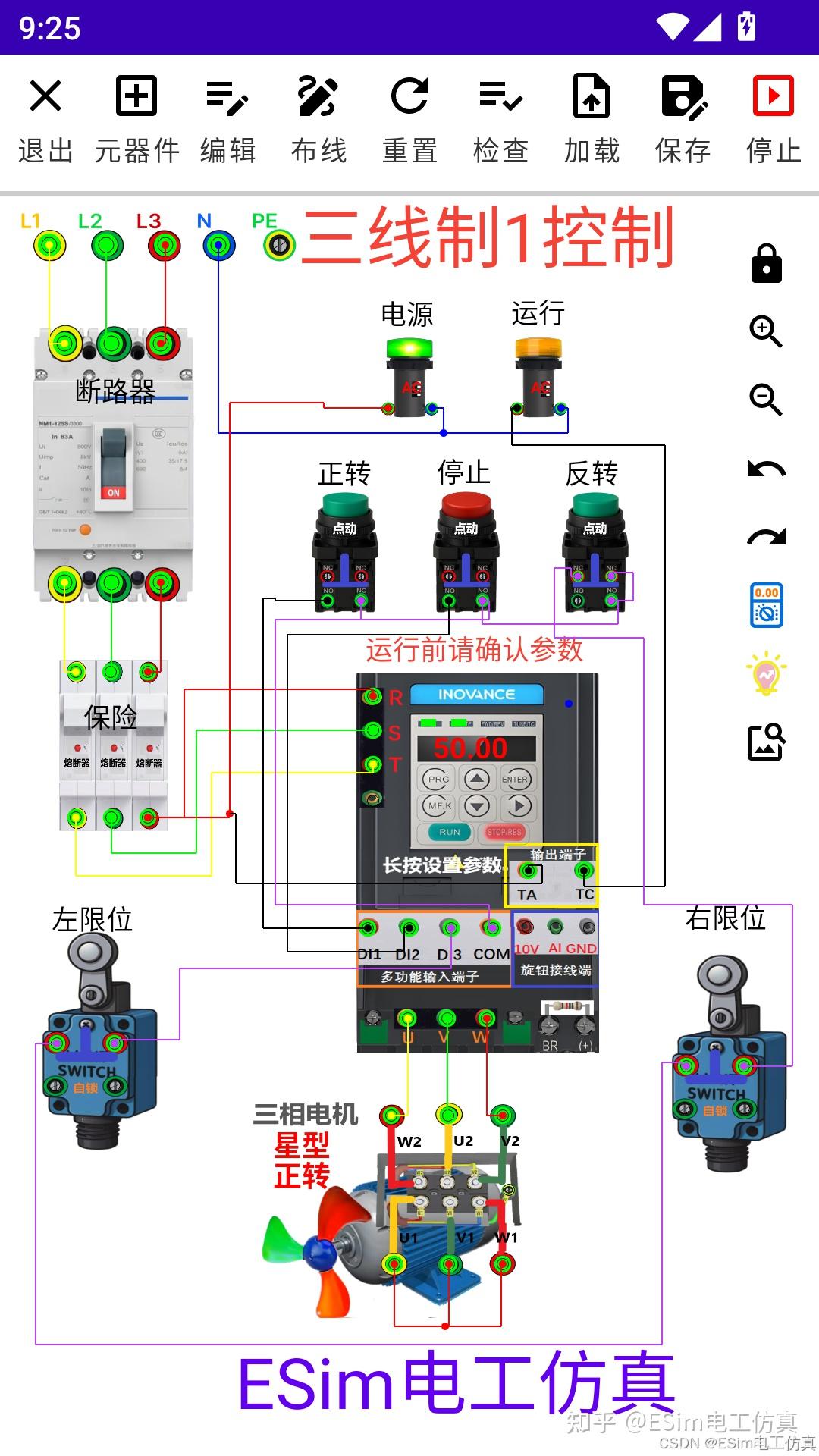

三线1控制

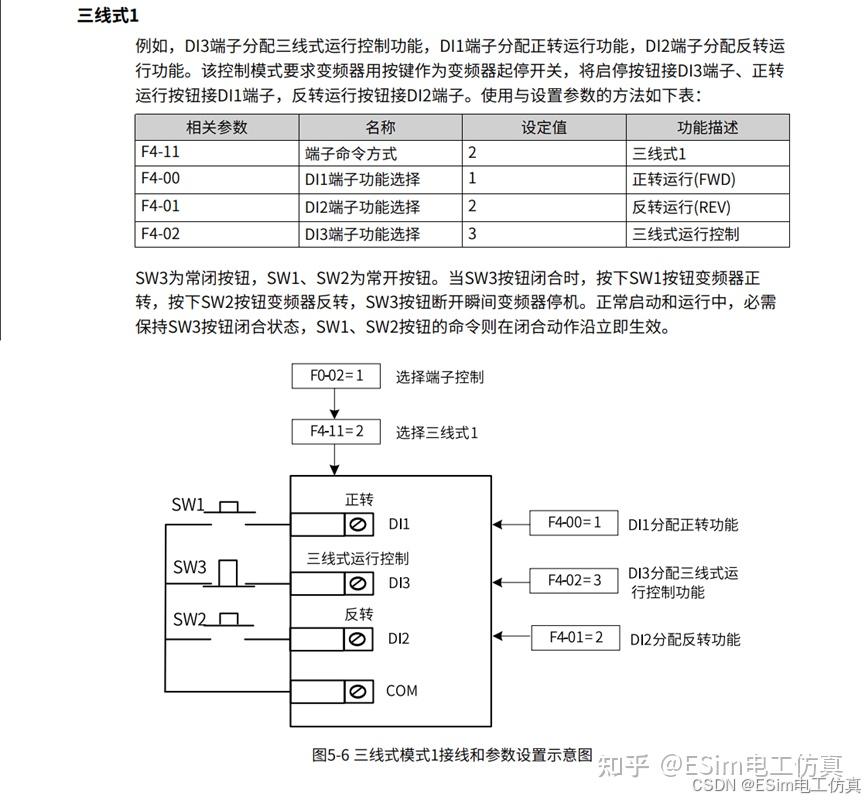

• 设置：F4-11 = 2
• 典型参数配置：
  • F4-02 = 3 (DI3 功能：三线式运行控制)
  • F4-00 = 1 (DI1 功能：正转运行)
  • F4-01 = 2 (DI2 功能：反转运行)
• 接线与逻辑：
  • 需要一个自复位式（常闭触点）按钮作为停止按钮接在DI3公共线与+24V之间。
  • 需要两个自复位式（常开触点）按钮分别作为正转按钮和反转按钮，接在DI1和DI2上。
  • 按下正转按钮（脉冲信号） → 电机正转并保持，直至按下停止按钮。
  • 按下反转按钮（脉冲信号） → 电机反转并保持，直至按下停止按钮。
• 特点：符合传统电机控制柜的操作习惯（启保停电路），停止信号具有最高优先级，且使用常闭触点，更安全。

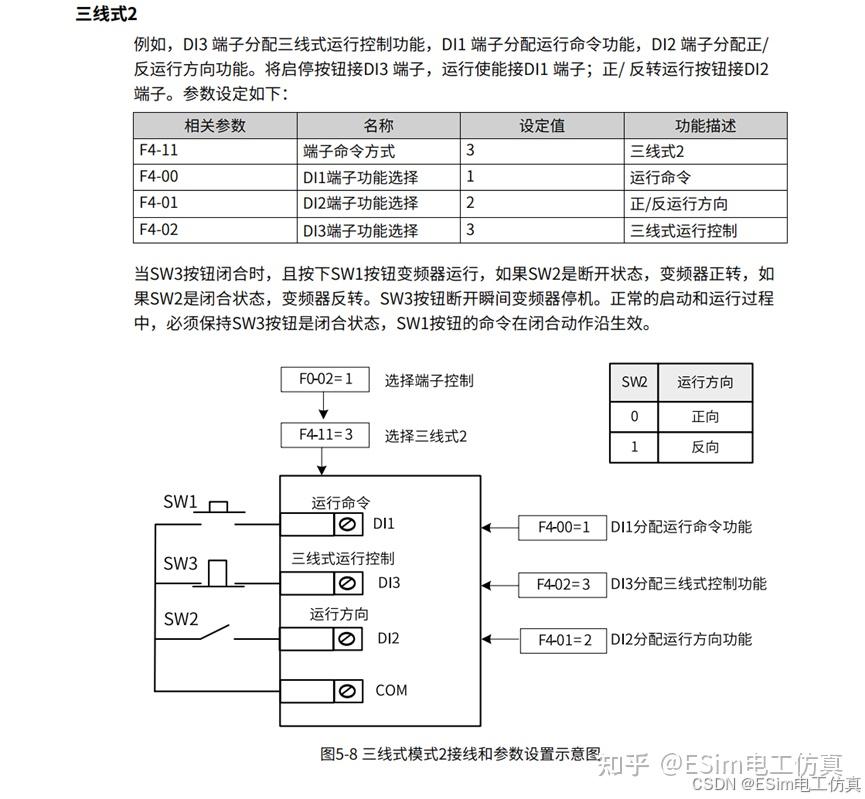

三线2控制

• 设置：F4-11 = 3
• 逻辑：
  • DI3：三线式控制（停止）。
  • DI1：运行使能（需要持续闭合）。
  • DI2：方向选择（断开正转/闭合反转）。
• 应用场景：是三线式与两线式2的结合变体，使用相对较少。

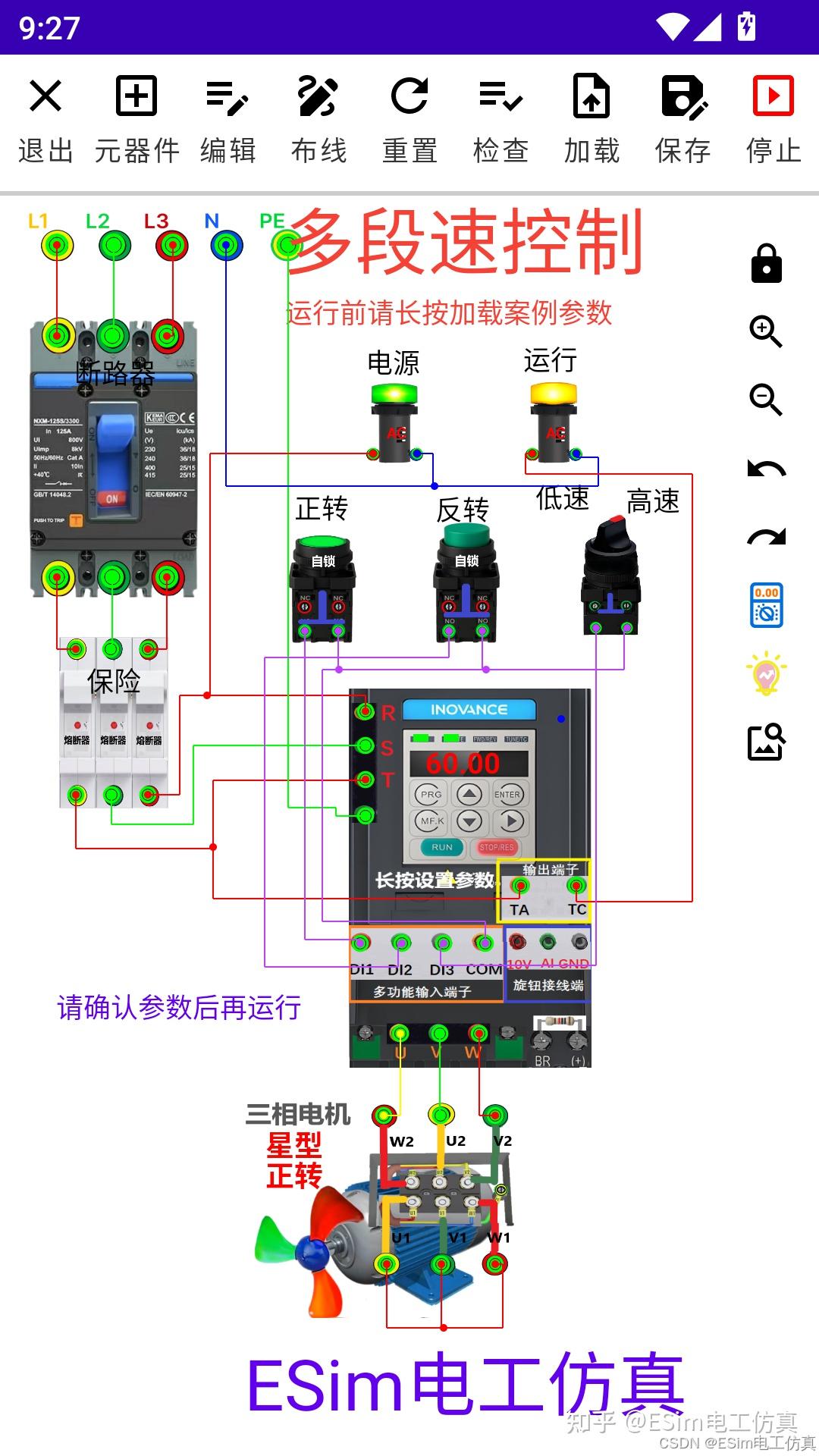

多段速控制

用于需要电机在几个固定速度之间切换的场合，如机床、传送带、搅拌机等。

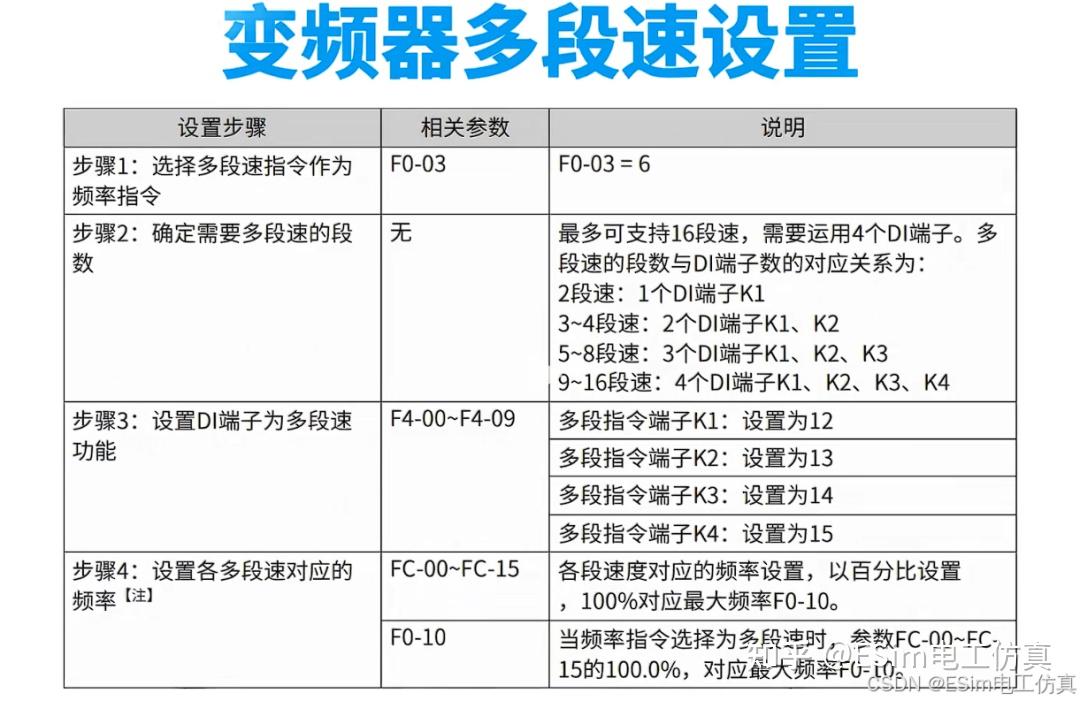

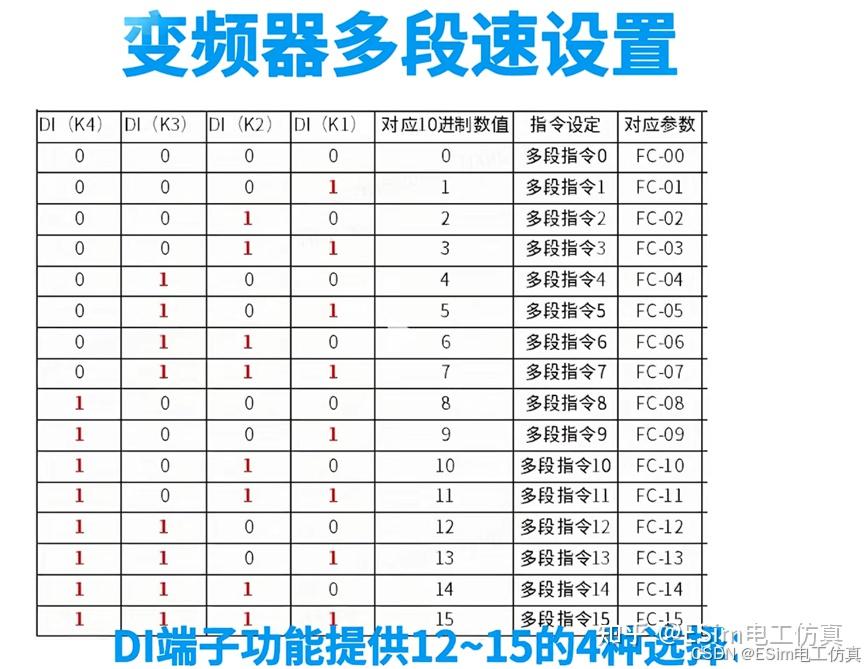

变频器多段速设置步骤

疑问解答

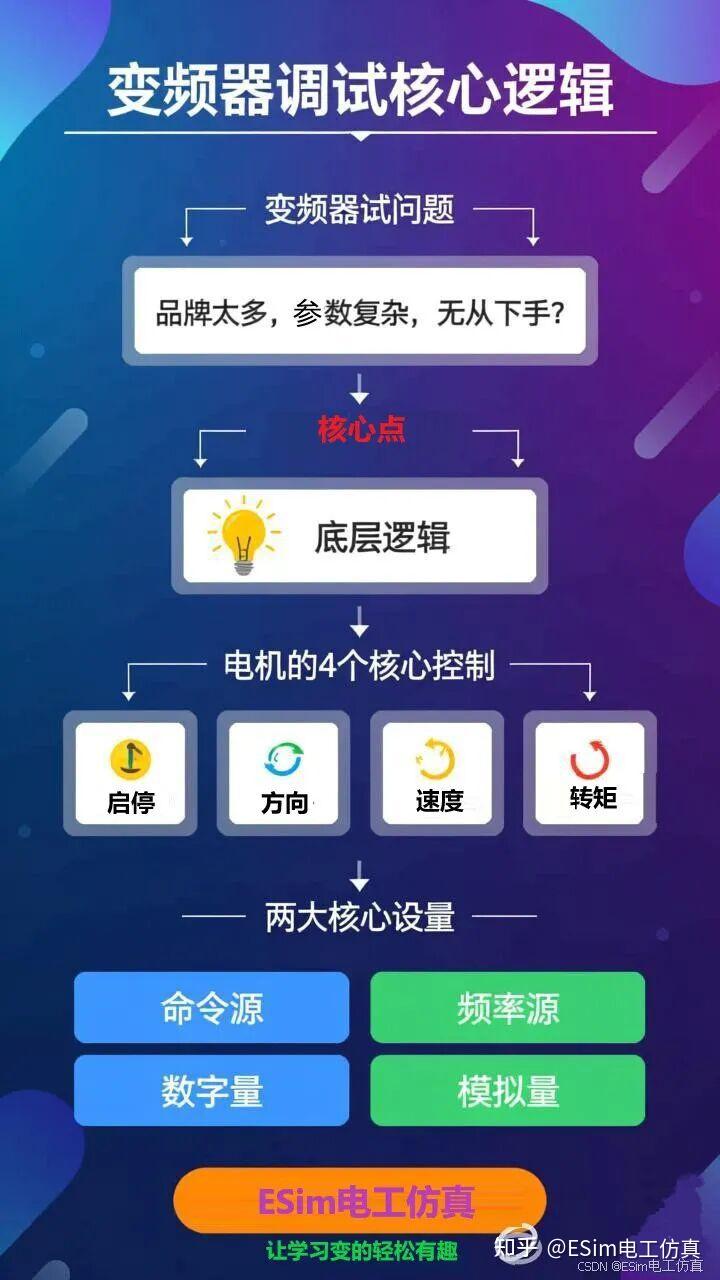

变频器调试核心逻辑

电机的 4 个核心控制

首先记住：变频器的唯一核心功能，就是控制电机。而控制电机，本质上就4件事（这是根本，必须刻在脑子里）：

控制目标	说明	应用示例
启停	让电机转起来、停下来，这是最基础的控制需求。	传送带的启动与停止。
正反转	控制电机的旋转方向，很多设备需要双向运行。	搅拌机的双向搅拌；升降机的上升与下降。
快慢转	根据工况需要，平滑地调整电机的运行速度。	水泵根据水压调节转速以控制流量；风机根据温度调节转速以控制风量。
扭矩大小	控制电机输出的力矩大小，尤其在启动或重载时防止过流。	起重机吊起重物时需要大启动转矩；卷绕设备需要保持恒张力控制。

两大核心设置

搞懂了"要控制哪4件事"，接下来更简单。怎么通过变频器实现这4个控制？核心就两个设置——命令源和频率源，相当于变频器的"两大核心开关"。

核心设置	控制变量类型	主要实现功能	典型信号来源
1️⃣ 命令源 (F0-02)	数字量 (开关信号) 即"0和1"、"开和关"的状态。	控制电机的启停和正反转。	操作面板按键、外部按钮/开关、PLC的数字量输出（DO）、继电器触点。
2️⃣ 频率源 (F0-03)	模拟量 (连续信号) 从最小到最大连续变化的信号。	控制电机的快慢转，并影响扭矩调节。	操作面板UP/DOWN键、外部电位器（0-10V）、PLC的模拟量输出（AO，如0-10V/4-20mA）、多段速开关组合、通讯给定。

调试核心逻辑总结

调试变频器，根本不用死记硬背一堆参数，只要抓住 "两个设置+两个变量" 的核心逻辑：

你想控制什么？	去找哪个"核心设置"？	需要用什么"变量"来实现？	对应的关键参数示例
启动、停止、正转、反转	命令源 (F0-02)	数字量 (开关信号)	F0-02 (选择来源), F4-11 (选择模式), F4-00等 (分配端子功能)
调快、调慢、稳速运行	频率源 (F0-03)	模拟量 (连续信号) 或 数字组合	F0-03 (选择来源), F0-08 (数字设定), FC-00等 (多段速), AI端子相关参数

学习迁移表：不同品牌的核心参数对照

控制逻辑	汇川 (本文)	西门子 (MM4系列)	台达 (VFD系列)	ABB (ACS550)
命令源选择	F0-02	P0700	02-00 (主频率来源) 结合 02-01 (运转信号来源)	1001 (外部1命令)
频率源选择	F0-03	P1000	02-00 (主频率来源)	1102 (外部给定1)
数字输入1功能	F4-00	P0701	02-01 ~ 02-09 (多功能输入)	1001 (关联到DI1)
电机额定电压	F1-02	P0304	01-01 (电机额定电压)	9905

只要你把这套逻辑吃透，再去看任何品牌的变频器说明书，都会觉得"豁然开朗"——原来所有参数都是围绕这两个设置、两个变量展开的。恭喜你，这就等于真正学会变频器了！
