PLC控制变频器概述
在工业自动化控制中，使用可编程逻辑控制器（PLC）控制变频器来驱动电机启停是一项核心技术。它结合了程序的灵活性与变频调速的精准性，广泛应用于风机、水泵、传送带等设备中。
对于初学者而言，在真实设备上实践存在成本高、风险大的问题。ESim电工仿真软件为此提供了一个绝佳的解决方案。它支持包括汇川PLC、变频器在内的丰富国产设备库，允许用户在零风险的虚拟环境中，完成从电路设计、PLC编程到系统联调的全过程学习与实践。
ESim电工仿真：你的随身工控实验室
ESim电工仿真是一款专为电工与工控学习者打造的国产仿真平台。其核心目标是成为对学习者最友好、对国产设备最支持的普惠性教育工具。
核心功能特性
系统构成与工作原理

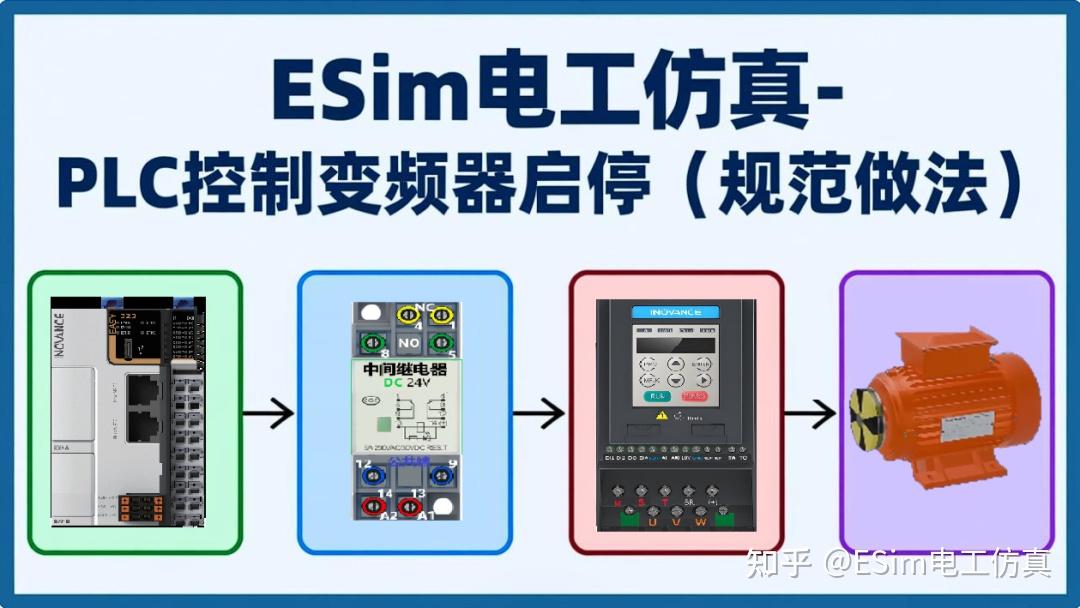

一个典型的PLC控制变频器启停的系统主要由以下几部分构成：
- 控制核心（PLC）：如汇川Easy320，负责接收外部按钮指令，执行逻辑运算，并输出控制信号。
- 执行单元（变频器）：如汇川MD200，接收PLC的控制信号，输出可变频、变压的三相电源，驱动电机。
- 被控对象（三相异步电机）：由变频器供电，实现平滑启停和调速。
- 操作与接口单元：包括启动/停止按钮、中间继电器（用于电气隔离和信号放大）以及电源等。

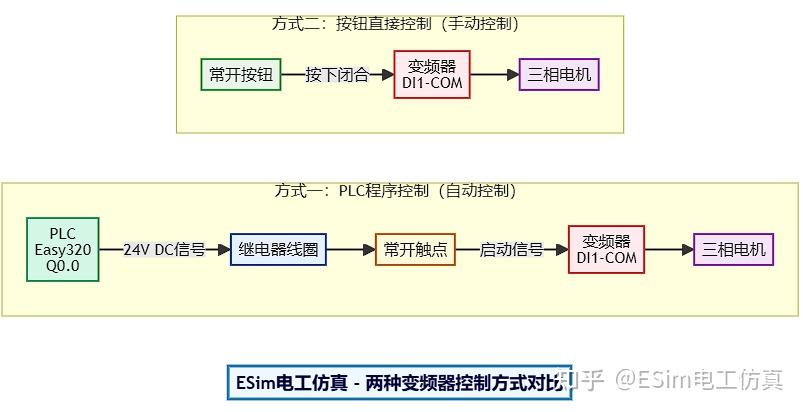

控制原理
其控制原理遵循经典的"输入—处理—输出"循环：
- 输入：PLC的输入点（如 I0.0，I0.1）检测启动和停止按钮的状态。
- 处理：PLC内部的用户程序（通常为梯形图）根据按钮信号和自锁逻辑进行运算。
- 输出：PLC的输出点（如 Q0.0）根据运算结果导通或断开，进而通过中间继电器控制变频器的启动端子（如 DI1）。
PLC控制变频器主要有两种方式：端子控制、通信控制。对于基础的启停控制，端子控制最为常用和直观，也是本文在ESim电工仿真中实践的重点。
在ESim电工仿真中搭建仿真项目
下面我们以汇川Easy320 PLC和MD200变频器为例，在ESim电工仿真中逐步构建一个电机启停控制仿真项目。
步骤一：创建项目与添加元件

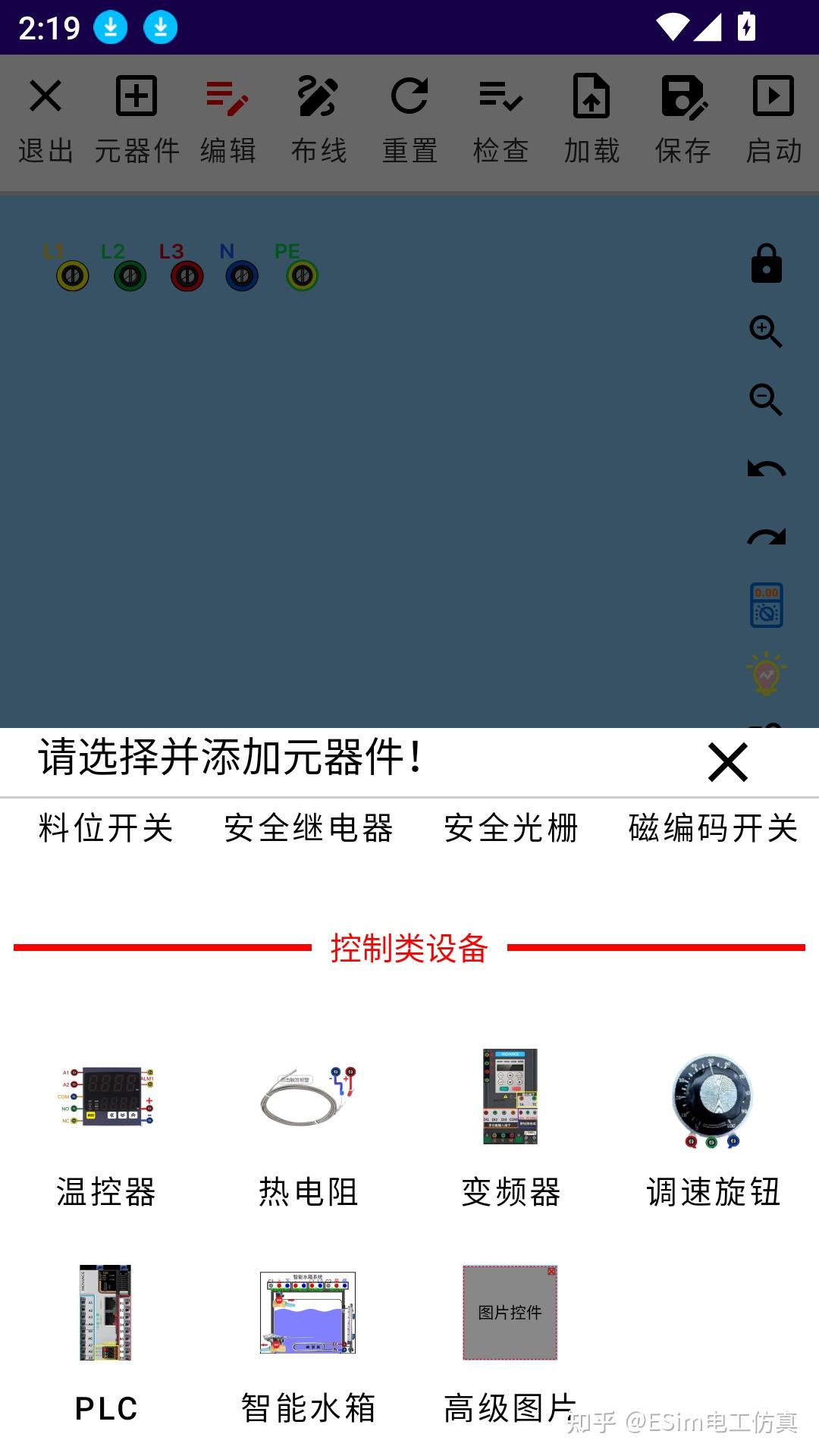

在ESim电工仿真的"工业电路仿真"模块中新建一个项目。从元件库中依次拖放添加以下元件：三相电源、断路器、汇川Easy320 PLC、汇川MD200变频器、三相异步电机、24V直流电源、常开按钮（启动）、常闭按钮（停止）、中间继电器及线圈。
步骤二：电气接线
按照电气原理图进行接线，这是将理论转化为实践的关键一步。
主回路
三相电源 → 断路器 → 变频器（L1, L2, L3）输入 → 变频器（U, V, W）输出 → 三相电机。
控制回路
- PLC输入回路：将启动按钮的一端接24V-，另一端接PLC输入点I0.0等
- PLC输出回路：将PLC输出点Q0.0连接至中间继电器线圈的一端，线圈另一端接24V-
- 变频器控制回路：将中间继电器的一对常开触点串联在变频器的启动端子DI1和公共端COM之间。当Q0.0输出时，继电器吸合，触点闭合，变频器收到启动信号
步骤三：检查与确认
完成布线后，务必利用软件的"线路检测"功能或手动仔细检查，确保无短路、反接或漏接，为后续仿真奠定基础。
PLC程序设计：编写控制逻辑

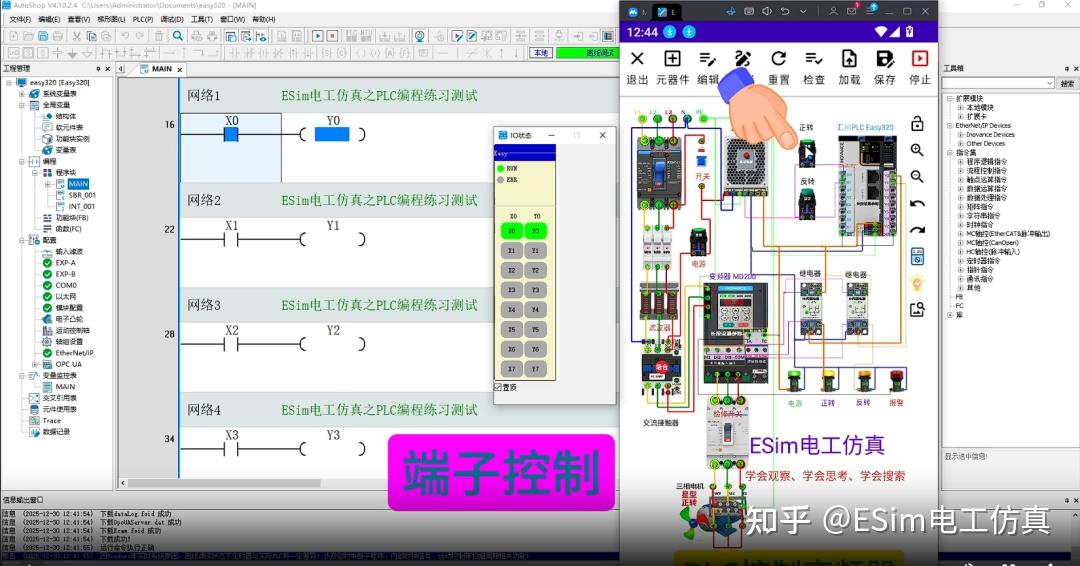

打开汇川编程软件AutoShop，我们可以为汇川Easy320 PLC编写梯形图程序。一个标准的"启-保-停"电路逻辑如下：
- 启动：当按下启动按钮（I0.0接通），并且无停止信号（I0.1常闭触点接通）时，输出线圈Q0.0得电。
- 自锁：Q0.0得电后，利用其自身的常开触点与启动按钮并联，实现自锁。这样即使松开启动按钮，Q0.0仍保持通电，电机持续运行。
- 停止：当按下停止按钮（I0.1常开触点断开），自锁回路被切断，Q0.0失电，电机停止。
我们可以通过梯形图编辑器将这些逻辑符号搭建出来，并下载到汇川编程软件自带的仿真PLC中。
⚙️ 变频器参数设置

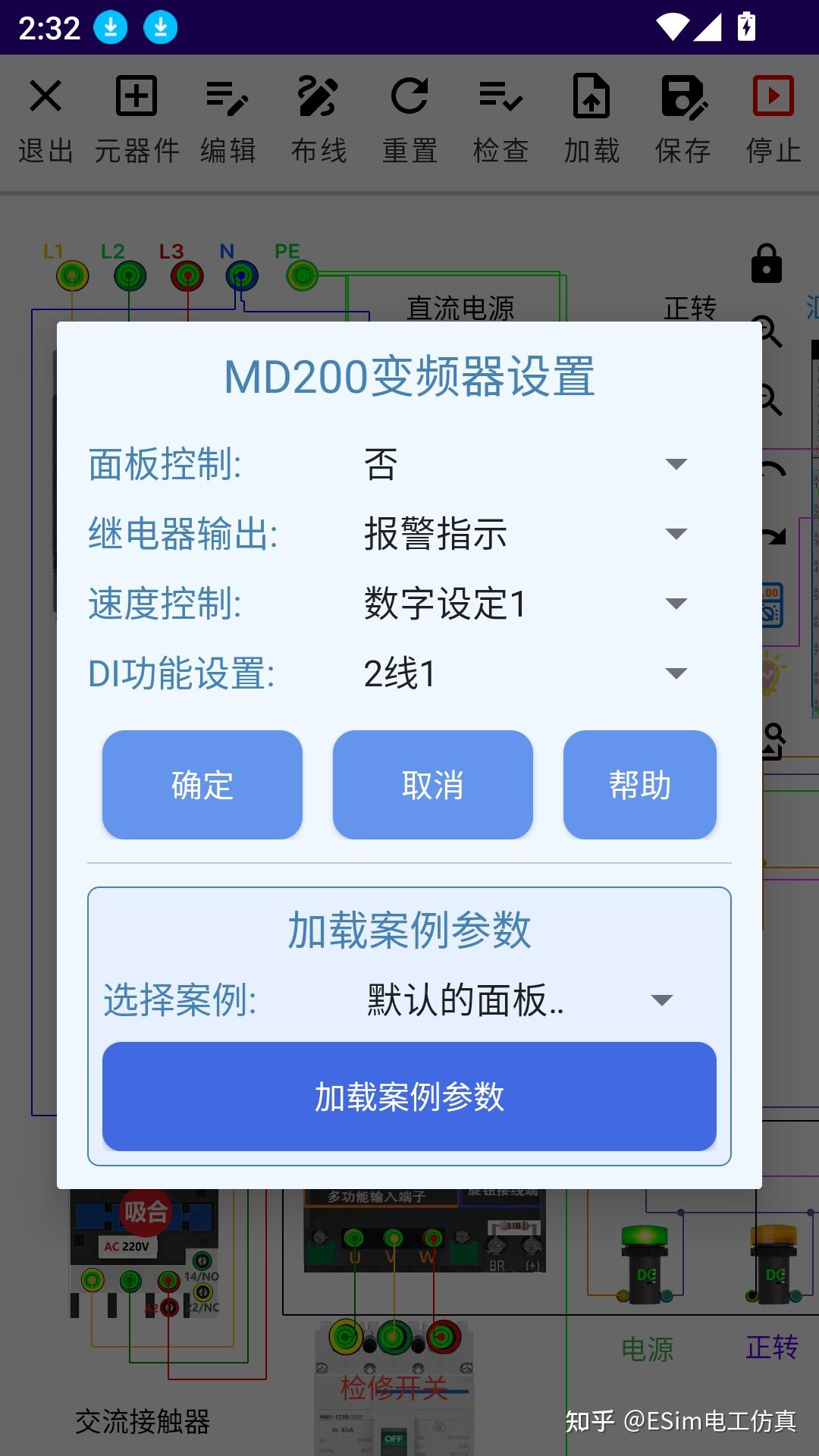

要让变频器正确响应PLC的端子控制命令，必须对其进行基本参数设置。在ESim电工仿真中，可以长按MD200变频器元件，进入参数设置界面。需要关注的关键参数包括：
- 运行命令源选择：设置为"端子控制"，表示启停命令来自外部接线端子。
- 频率给定源选择：可设置为"面板给定"或"模拟量给定"。为简化，我们可以先设置为"面板给定"，通过面板旋钮或上升/下降键设定一个固定运行频率（如50Hz）。
- 端子功能定义：确认DI1端子被定义为"正转运行"功能。
这些设置模拟了真实变频器的调试过程，是项目成功运行不可或缺的环节。
▶️ 系统调试与仿真运行
完成硬件连接和软件配置后，点击ESim电工仿真的仿真运行按钮，系统即进入虚拟运行状态。此时可以进行全面的功能测试：
- 启动测试：长按ESim电工仿真中的PLC控件设置连接参数后，测试连接，正常后点击确定按钮，然后按下正转按钮观察PLC输入指示灯I0.0是否亮起，输出指示灯Q0.0是否随之亮起并保持。同时，观察中间继电器是否动作，变频器面板是否有运行指示，电机是否开始旋转。
- 停止测试：抬起"正转按钮"，观察整个控制链条是否按顺序断开，电机是否平稳停止。
- 故障模拟：ESim电工仿真的高级功能允许我们注入故障，例如模拟控制回路断路。此时可以观察系统反应，并学习如何使用软件内置的万用表等工具进行故障排查。
完整的控制过程视频演示
如需查看完整的PLC控制变频器启停过程演示，请参考相关视频教程，了解从接线到调试的全过程。
视频演示：查看PLC控制变频器启停仿真操作过程
点击观看视频演示️ 安全保护与故障处理（延伸）
一个可靠的控制系统必须包含完善的保护机制。在ESim电工仿真的仿真项目中，我们可以融入这些设计：
- 过载保护：在主回路中增加热继电器，其常闭触点接入PLC输入或直接串联在控制回路中，当电机过载时自动切断电路。
- 急停功能：增加一个独立的急停按钮（常闭触点），直接串联在控制电源或PLC的输出回路中，实现最高优先级的安全停机。
- 互锁逻辑：在PLC程序中，可以为电机的正反转运行增加互锁，防止两者同时接通导致短路。
通过ESim电工仿真的故障模拟功能，可以安全地验证这些保护措施的有效性，深刻理解"安全第一"的工控原则。
✅ 总结
通过ESim电工仿真软件，我们完成了一个完整的PLC控制变频器启停项目的虚拟实践。这个过程清晰地展示了从理论认知（系统原理）、到工程设计（接线与参数设置）、再到程序实现（PLC逻辑）和系统验证（调试与测试）的完整技术闭环。
对于学习者而言，这种仿真实践的价值无可替代。它不仅能帮你直观理解抽象的工控概念，更能让你在零成本、零风险的环境下，反复练习、大胆试错，快速积累起堪比真实项目的实战经验。
无论是学生、一线电工还是转型工程师，ESim电工仿真像一个"随身携带的实验室"，是通往工业自动化领域的一条高效、安全的进阶之路。
温馨提示：文中涉及的具体接线与参数设置示意图，请参考相关教程图片或软件内帮助文档。动手实践前建议先熟悉软件基本操作。
