手把手教你做工控项目

教程导读

本教程利用 ESim电工仿真-安卓版、汇川编程软件 AutoShop、汇川触摸屏编程软件 InoTouchPad 三款软件联合演示，通过一个典型的学习案例——PLC 控制变频器的启停（正反转），手把手教大家如何从零开始做一个完整的工控项目。

整个学习过程不需要购买任何硬件：电路在 ESim电工仿真中搭建，PLC 程序在 AutoShop 虚拟 PLC 中运行，监控画面在 InoTouchPad 虚拟触摸屏中组态，三者通过电脑局域网互联互通，真实还原工业现场的工作模式。

通过本学习项目，你可以掌握以下 5 个核心知识点：

一、需求分析与可行性评估

做项目的第一步永远是"搞清楚要做什么"。需求没吃透就动手，是工控项目最常见的失败原因。

1.1 项目需求（客户原始诉求）

1.2 需求拆解：把"客户需求"翻译成"技术语言"

客户的每一句话，都对应着明确的技术方案。学会做需求拆解，是从"接线工"走向"工程师"的关键一步：

1.3 可行性评估

• 技术可行性：PLC + 变频器控制三相异步电机，是工业领域最成熟、应用最广的经典方案（风机、水泵、传送带大量使用），技术风险极低。✅
• 经济可行性：方案全部采用国产汇川设备，性价比高、供货稳定；学习阶段更可先在 ESim电工仿真中零成本验证整个方案，验证通过后再采购实物，把试错成本降到零。✅
• 安全可行性：主回路配置"断路器 + 熔断器"双重保护，变频器自身具备过流、过载、缺相保护，故障时有声光报警，满足安全要求。✅

二、初步设计与方案确认

确定总体架构：用什么控制、用什么驱动、用什么监视，并把方案和客户（或自己的学习目标）确认下来。

2.1 系统总体架构

整个系统分为 四层：电源层 → 控制层 → 驱动层 → 监视层。信号流如下：

2.2 硬件选型

2.3 软件工具链

三、详细工程设计

把方案落地为可施工的图纸与程序：电气原理图、I/O 点表、控制逻辑、PLC 程序、上位机画面、变频器参数、网络规划——本章是整个项目的技术核心。

3.1 电气原理图设计

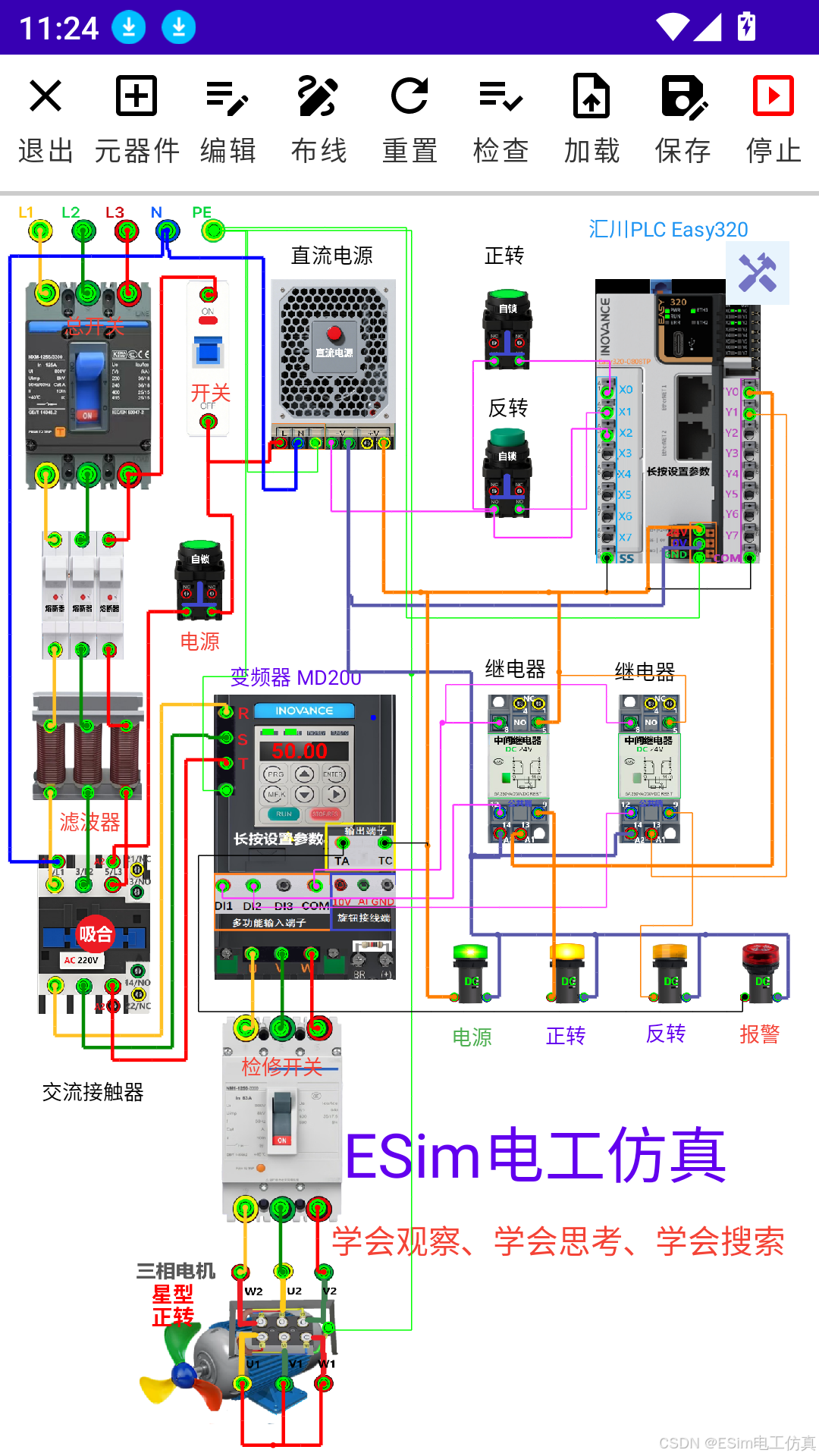

本项目的电路已在 ESim电工仿真·安卓版中完整搭建（案例名：PLC控制变频器启停，共 20 个元件、61 根导线）。电路分为 主回路、控制回路、信号与报警回路 三大部分。

① 主回路（动力电流路径）

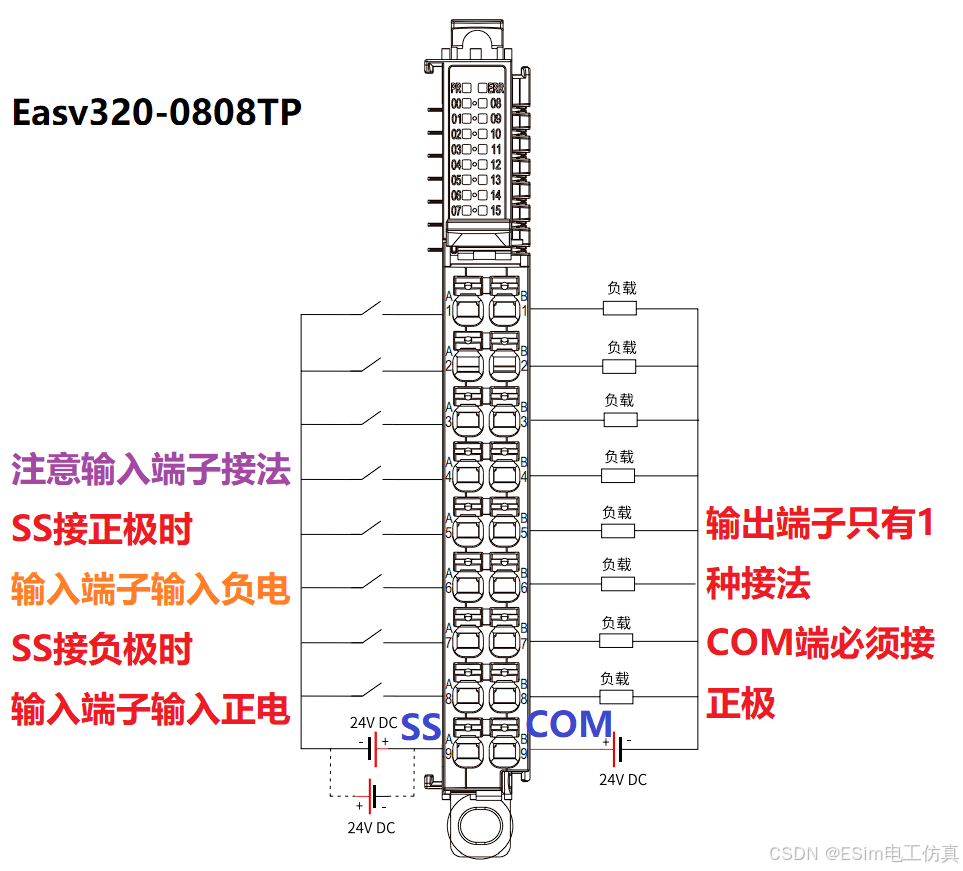

② 控制回路（24V/220V 弱电部分）

③ 信号与报警回路

④ 元器件清单（BOM 核心件）

3.2 I/O 清单与点表（信号地址分配）

IO点表是电气图纸与 PLC 程序之间的桥梁：电工按点表接线，程序员按点表编程，两者必须严格一致。本项目地址分配如下（I0.0/Q0.0 为程序地址写法，对应 Easy320 硬件端子 X0/Y0）：

3.3 控制逻辑设计（先想逻辑，再写程序）

动手编程前，先用文字把控制逻辑"钉死"。本项目的三条核心逻辑：

1. 按钮控制（按钮按下运行、按钮弹起停止）：输入按钮直接驱动输出，使用自锁触点——本案例只有正转、反转两个自锁按钮，没有独立的停止按钮，"按钮弹起"即可实现的停止功能，与变频器"两线式 1"（DI1、DI2 全部断开 = 停机）完美配合；注意：本案例自锁保持会带来的"断电重启后电机自启动"风险，现实中谨慎采用；
2. 电源 OK 串联：电源信号 OK（I0.2）的触点串联在 PLC 输出控制回路中——控制电源异常时，自动切断所有输出，系统安全停机；
3. 正反转互锁：正转输出回路中串联反转输出的常闭触点，反之亦然——从程序上保证正、反转绝对不可能同时输出，避免变频器同时收到正反转两个矛盾指令。

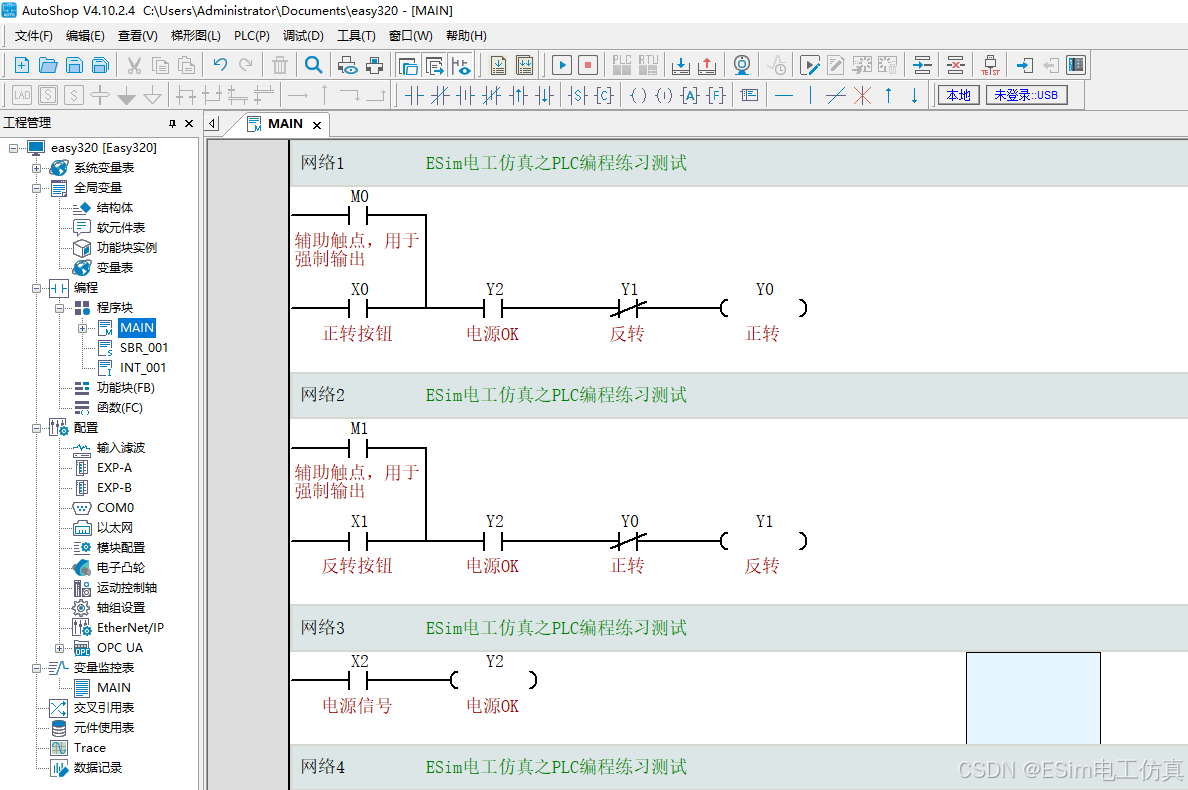

用梯形图语言表达（示意）：

// 网络1：正转（点动 + 电源OK + 互锁）
 I0.0        I0.2      Q0.1       Q0.0
--] [--+------] [-------]/[--------( )--
       |
 M0.0  |
--] [--+
// 网络2：反转（点动 + 电源OK + 互锁）
 I0.1        I0.2      Q0.0       Q0.1
--] [--+------] [-------]/[--------( )--
       |
 M0.1  |
--] [--+
// 网络3：电源OK信号输出
 I0.2                                Q0.2
--] [---------------------------------( )--

3.4 PLC 程序编写（AutoShop 实操步骤）

3.5 上位机画面组态（InoTouchPad 实操步骤）

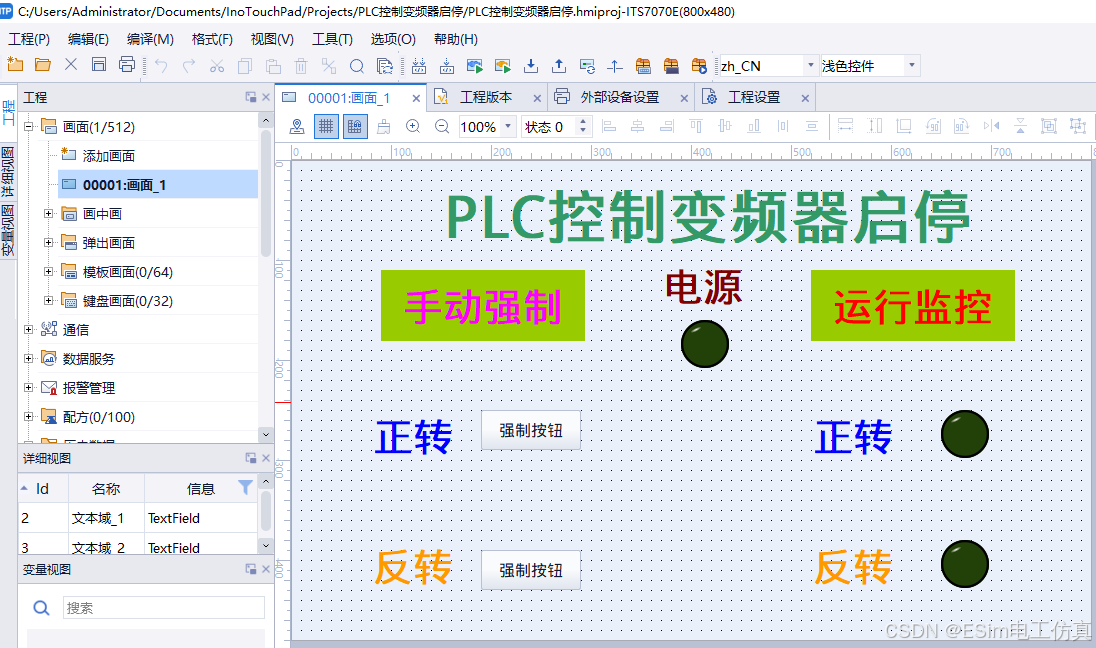

上位机（触摸屏）是操作工与设备之间的"窗口"。本项目的监控画面包含三类元素：

• 电源指示——绑定 Q0.2，电源正常时点亮；
• 强制按钮·正转 / 反转——分别绑定 M0.0 / M0.1，实现在触摸屏上远程控制电机；
• 运行指示·正转 / 反转——分别绑定 Q0.0 / Q0.1，实时显示电机运行方向。

3.6 变频器参数设置（MD200）

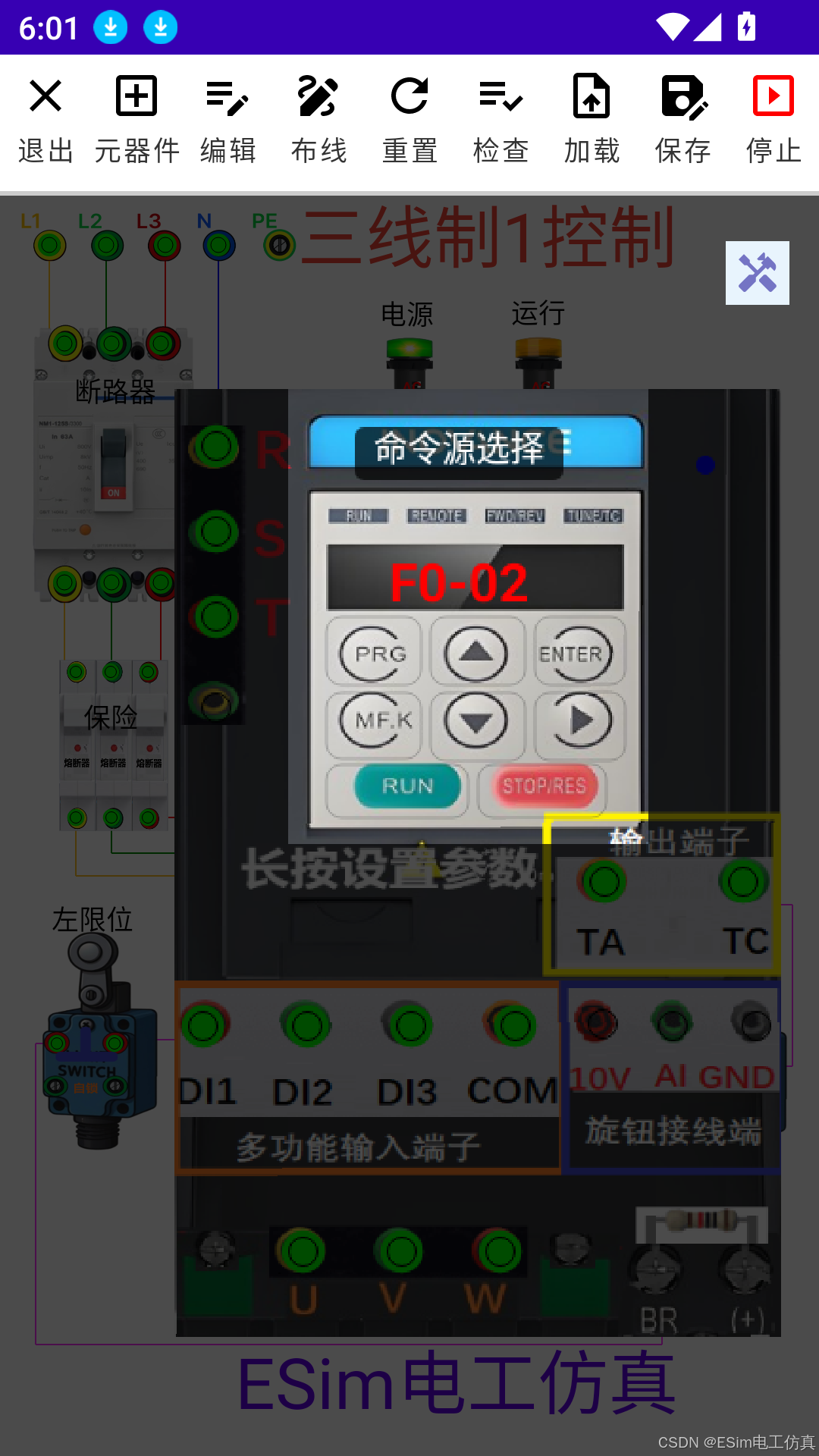

变频器出厂默认是"面板控制"，要让 PLC 通过端子指挥它，必须修改关键参数。在 ESim 电工仿真中长按 MD200 变频器控件即可进入参数设置界面（按键操作真实还原现场场景）。本项目参数设置如下：

ESim电工仿真安卓版的变频器控件MD200支持面板参数设置模拟仿真，真实模拟变频器的面板设置场景，具体支持的参数请查询官方手册（注：电脑版和制图版无面板参数模拟设置功能，仅提供参数设置界面，界面上可以选择设定好的参数组）。

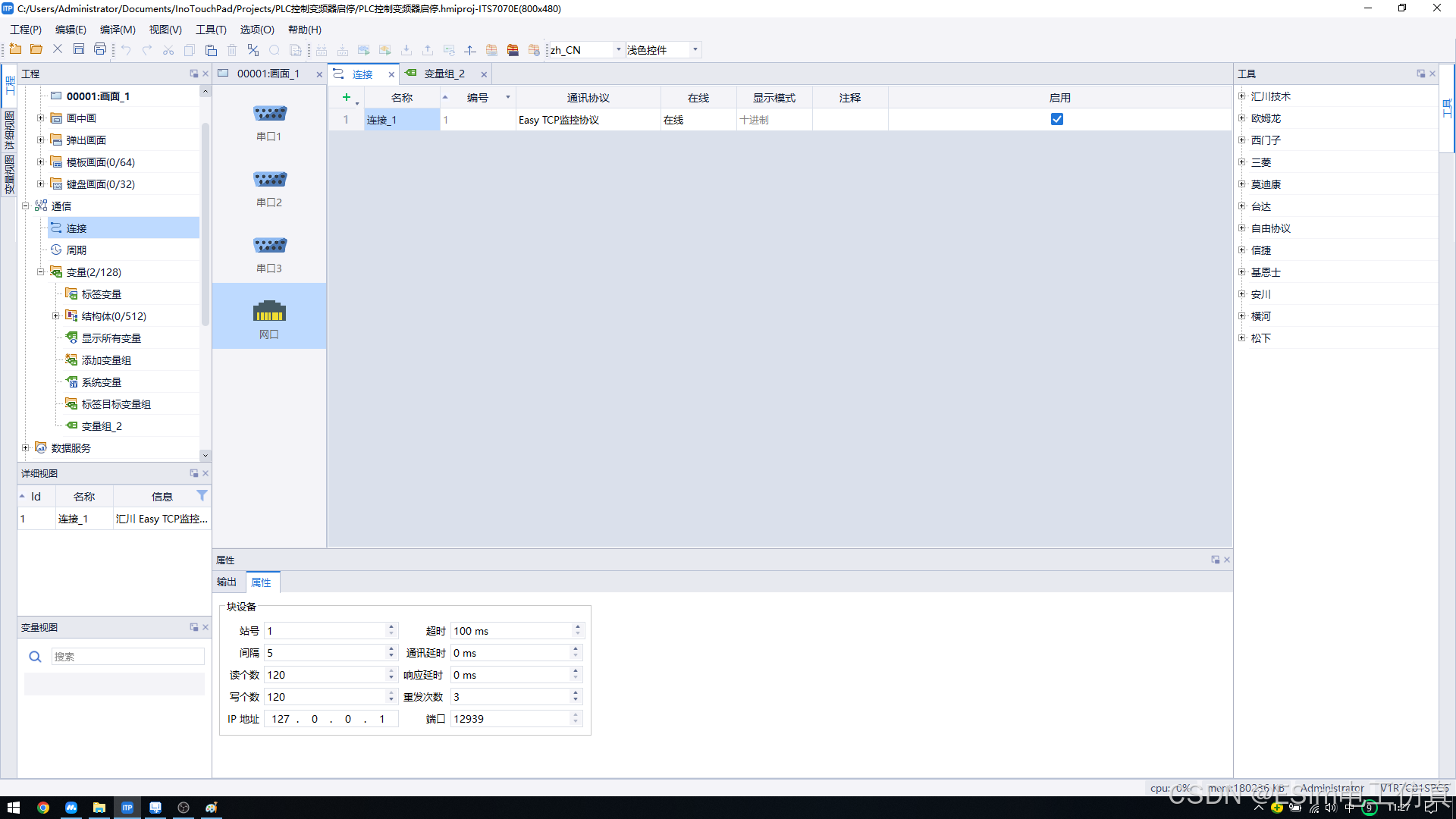

3.7 网络规划（三方通信拓扑）

本项目有三个"角色"需要互联互通，必须在同一网段：

四、设备采购与制造集成

图纸定稿后开始备料与装配。学习场景下，这一步在 ESim仿真中以"虚拟集成"的方式完成，但流程规范与真实项目完全一致。

4.1 BOM 采购

按第三章的元器件清单采购，注意三条原则：

• 容量匹配留余量：断路器、接触器按电机额定电流的 1.2~1.5 倍选型，严禁"差不多就行"；
• 电压等级核对：接触器线圈 AC220V、继电器线圈 DC24V、指示灯 DC24V——线圈电压接错，要么不动作，要么直接烧毁；
• 品牌可靠、供货可控：核心件（PLC、变频器、触摸屏）选汇川等国产主流品牌，低压电器选国产优质品牌，并确认供货周期；
• 漏电保护注意：变频器对地漏电流较大，若总开关带漏电保护功能，需选延时型/变频器适用型漏电保护器，否则会频繁误跳闸。

4.2 控制柜装配与配线规范

• 按布局图安装元器件，柜内布线横平竖直、每根导线两端套线号管；
• 强电与弱电分开走线：380V 动力线与 24V 信号线分线槽敷设，变频器输出线与 PLC 信号线保持距离，必要时用屏蔽线并单端接地；
• 所有端子紧固到位，轻拉不松动；PE 接地线用黄绿双色线，可靠连接；
• 导线选型与颜色规范：主回路按电流选线径（1.5kW 电机约 1.5~2.5mm²），控制回路 0.75~1.0mm²；线色按规范：L1 黄、L2 绿、L3 红、N 淡蓝、PE 黄绿双色。

4.3 出厂前测试（集成验证）

五、现场安装与接线

把控制柜和设备安装到客户现场，并完成与现场设备（电机、按钮站）的连接。安全是本章的第一关键词。

5.1 安装环境确认

• 安装位置通风良好，远离高温、潮湿、粉尘、腐蚀性气体（变频器散热尤其重要，上下需留足散热空间）；
• 确认现场电源电压等级（三相 380V）与容量满足要求，有可靠的 PE 接地系统；
• 控制柜固定牢固，操作按钮、指示灯、蜂鸣器安装在便于观察和操作的位置。

5.2 现场接线流程（严格按图施工）

六、设备调试

调试是把"接好的电路"变成"会干活的系统"的过程。牢记调试铁律：先空载、后带载；先手动、后自动；先单机、后联动。

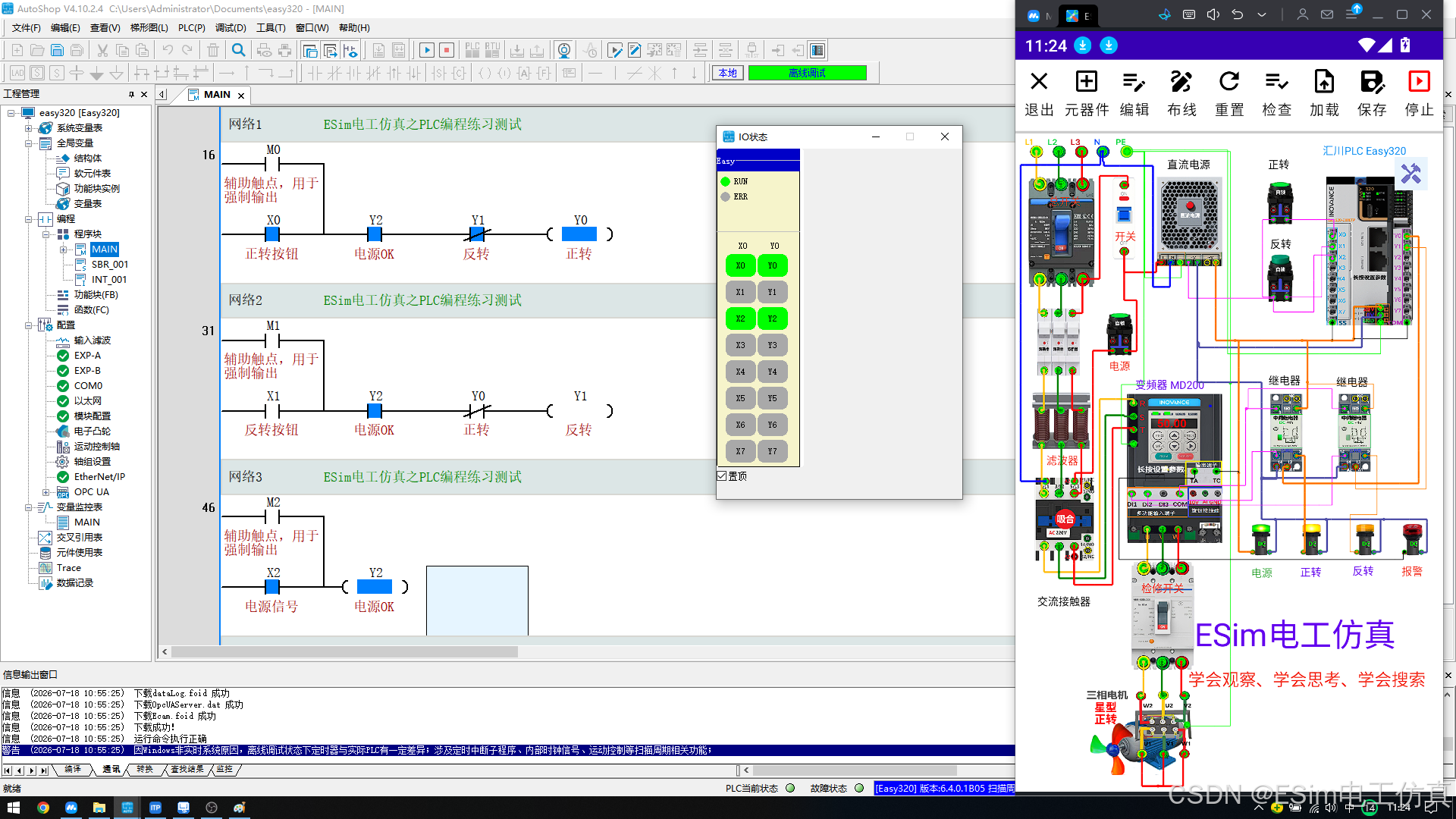

6.1 分步调试流程

6.2 故障排查方法（调试中遇到问题怎么办）

• 分段排除法：控制链条是"按钮→PLC 输入→程序→PLC 输出→继电器→变频器 DI→电机"，从信号源头开始逐段验证，哪一段断了，故障就在哪一段；
• 善用工具：万用表测电压/通断（仿真中同样有万用表控件）；PLC 在线监控看触点状态（哪一级没导通一目了然）；
• 故障模拟练习：ESim电工仿真支持注入输入缺相、输出缺相、短路、控制回路异常等故障，在虚拟环境里把各种故障现象都见识一遍，真机出问题时才能快速反应。

七、验收交付与文档移交

项目不是"能转就行"，要按标准验收、把资料完整移交，项目才算真正闭环。

7.1 试运行

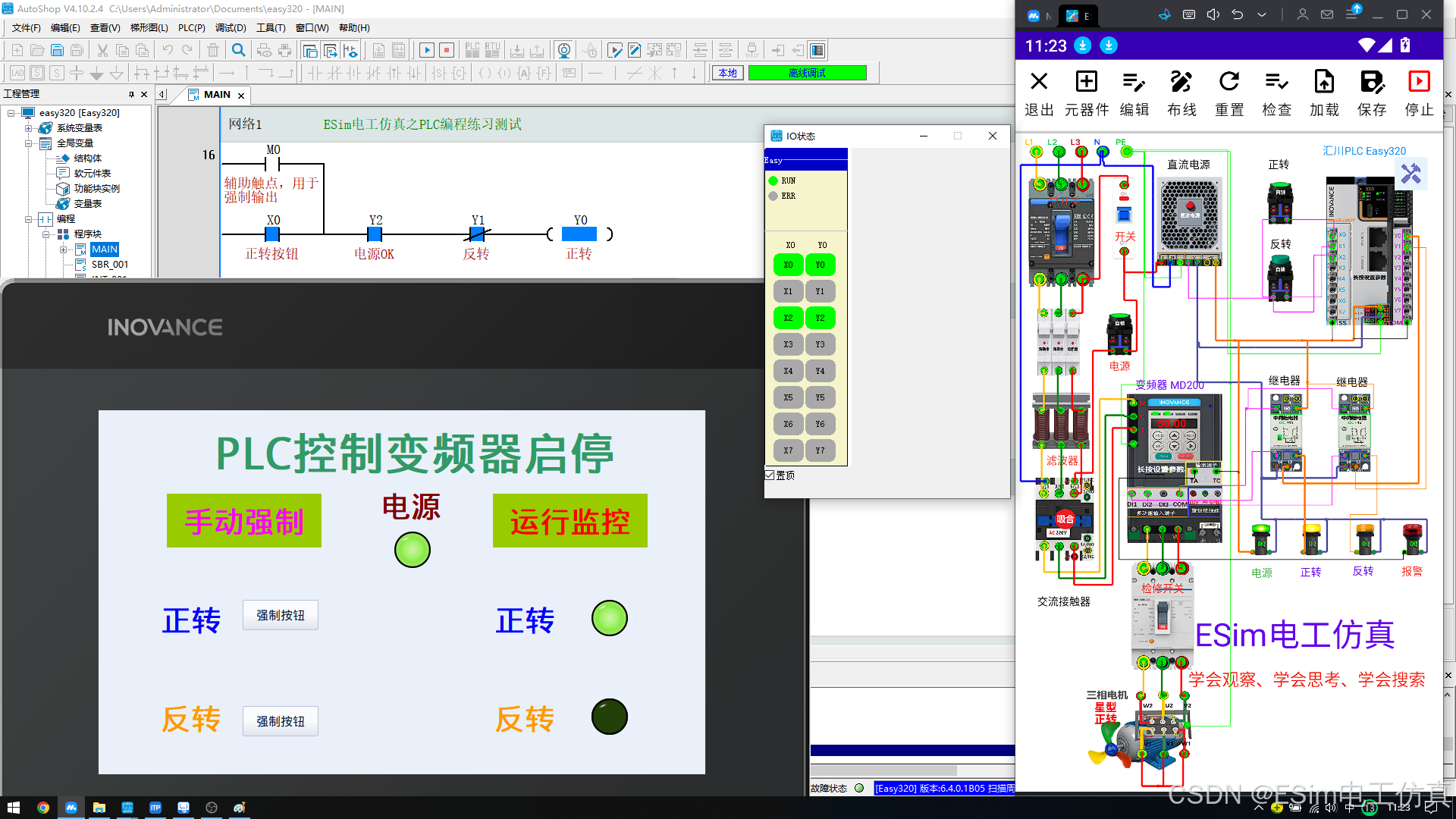

调试合格后进入连续试运行阶段（工业项目通常要求连续运行 72 小时以上），考核系统在真实工况下的稳定性：有无异常发热、异响、误动作、报警，各项功能是否始终可靠。

7.2 功能验收清单（逐项打钩）

7.3 文档移交（一个都不能少）

• 最终版电气图纸（含现场施工中的全部修改，图物必须一致）；
• PLC 程序源文件（带注释的最终版本）与上位机组态工程文件；
• 变频器参数表（记录所有修改过的参数及设定值）；
• 元器件清单（BOM）与合格证、说明书；
• 操作说明书与维护手册、调试日志、双方签署的《竣工验收单》。

7.4 人员培训

对客户的操作人员（正常启停、调速、报警识别）和维修人员（图纸识读、常见故障处理、安全注意事项）分别培训，确保"人会用、坏会修"。

八、售后运维与持续优化

交付不是结束。做好运维与迭代，设备才能长期可靠运行，工程师的口碑也是这样积累的。

8.1 售后与巡检

• 质保响应：明确质保期限与响应机制（电话指导→远程诊断→现场处理）；
• 定期巡检：检查端子有无松动发热、变频器散热风扇与滤网是否积尘、参数有无被误改、报警历史记录；
• 版本管理：图纸、程序、参数任何改动都要归档留痕，注明版本与修改原因——为后续升级改造留好依据。

8.2 常见故障速查表

8.3 持续优化的升级路径（呼应"可拓展"需求）

1. 调速方式升级：面板给定 → 外部电位器调速 → PLC 多段速控制 → 模拟量/通信给定；
2. 控制方式升级：端子控制 → Modbus 通信控制（省去 DI 接线，一根网线读写全部命令与状态）；
3. 功能拓展：增加运行电流/频率实时监视、故障历史记录、定时启停、与前后道工序联锁；
4. 智能化升级：接入工厂网络，实现远程监控与数据采集——Easy320 的以太网口与 Modbus TCP 已为此做好准备。

总结：一个项目走下来，你学到了什么

回顾整个项目，我们完整走通了工控项目的八大步骤：

（详细设计 = 图纸 / 点表 / 程序 / 画面 / 参数 / 网络）

这套流程放之四海而皆准——无论项目大小、用的是哪家 PLC，方法论是相通的。而把整套流程在 ESim电工仿真 + AutoShop + InoTouchPad 的虚拟环境里跑通一遍，你就拥有了堪比真实项目的实战经验，却几乎零成本、零风险。
